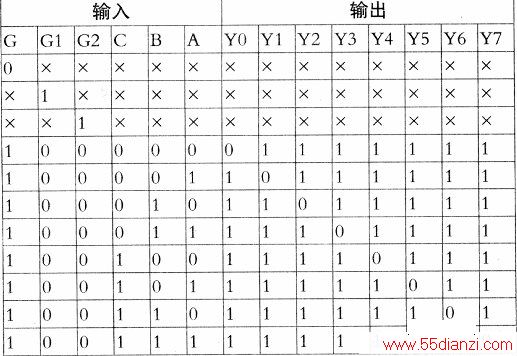

该收音机采用74系列TTL通用数字集成电路中3-8线译码器74LS138进行波段转换控制，其①～⑥脚为输入控制端，⑦脚、⑨～15脚为译码输出端，译码功能如下表所列。表中1代表高电平，O代表低电平。按动波段选择键时，CPU33、32脚输出按00、01、10、11循环变化，并经接插件的A1、A2端子加到74LS138①、②脚(A、B)，因③脚接地(C=0)，⑥脚接正电源(G=1)，④、⑤脚接地( GI=G2=0)，所以连续按波段选择键时，74LS138的15脚(YO)、14脚(Yl)、13脚(Y2)、12脚(Y3)将依次输出低电平，控制开关管Q11、Q6和Q7、Q5和Q8、Q4和Q9分别导通，完成波段转换。
检查时，按波段选择键，并测74LS138②、①脚电压，能按00～11顺序变化，但发现输出端15脚为0V，而14脚～12脚均为4.3V（高电平），且不随波段选择键变化，说明74LS138内部电路损坏后，失去了正常译码功能，将其更换后波段转换恢复正常。
讨论：1．若各波段均不工作，首先要检查74LS138的16、⑧脚间供电是否正常，⑥脚是否为高电平，③、④、⑤脚是否为低电平，如都正常则可判定74LS138损坏；2．若按波段开关键时，74LS138的15～12脚能依次输出低电平，说明74LS138 CPU33、32脚输出及波段选择键接触等均正常；如某波段不工作，应检查其所控制的开关管是否不导通或损坏。
