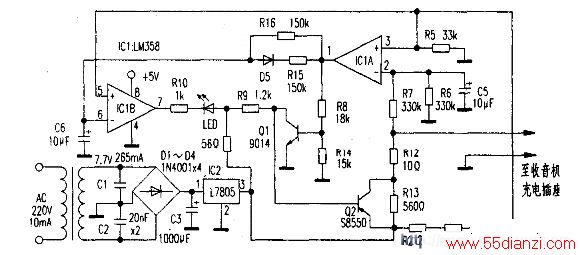

当电池电量充到70%~80%时,电池电压能达到2.90v,此电压经R7、R6分压后高于比较器A同相输入端基准电压,电路进入上述相反工作过程,最终导致LED熄灭表示充电结束,Q2截止,停止对电池充电。由于电池并未完全充满。所以电压很快下降,使电压比较器A同相端电压又高于反相端,又使LED点亮,Q2导通对电池充电,电池电压又很快上升到2.90v……此时充电器对电池进行脉冲充电,直到完全充满,LED熄灭,+5V经R13、R12对电池进行滑流充电。
本充电器可对两节镍氢电池直接进行充电,改变基准电压或电源电压(+5V)就可对其他电池进行充电。
