空调器主电路故障检修方法

　　空调器主电路是指与压缩机线圈或电加热器相连接的电路，它主要由启动电容器、交流接触器、热继电器、温度保护器、热熔断器、连接导线所组成。
　　

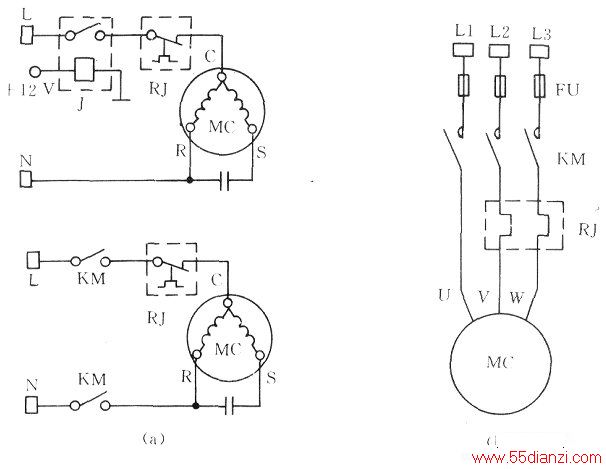

　　(1)单相空调器主电路检修。单相空调器主电路按功率不同，其驱动电路也有所不同，压缩机功率较小常采用启动电容与功率继电器直接驱动，压缩机功率较大常采用启动电容与接触器驱动。（其电路如下图(a)所示。）该电路比较简单，常见故障为启动电容损坏、接触器主触点接触不良或断路。检修时可测量接触器吸合后输出端电压，如输入端电压正常而输出端电压过低，说明交流接触器主触点损坏。

　　(2)三相空调器主电路检修：
　　
　　①三相压缩机主电路检修。三相空调器主电路由接触器与热继电器组成，检修可通过测量接触器输入与输出端电压来进行故障判断，如输入端电压正常而输出端电压不正常，说明接触器损坏。检修时也可直接按动接触器，压缩机能正常运转，说明主电路正常。检修时还需测量热继电器输出端电压正常与否，如电压不正常说明热继电器损坏。当热继电器过流后，需按动其复位按钮压缩机才能再次启动，电路如下图(b)所示。
　　
　　②三相电加热主电路检修。电加热主电路比压缩机主电路检修简单，检修时需要测量接触器吸合时的输入端与输出端电压，如输入端电压正常而输出端电压不正常，说明接触器损坏。当按动接触器后电加热器发热正常，说明故障在控制电路。电加热主电路常见故障为热熔断器熔断、电加热丝熔断。（热熔断器损坏后一定要用原型号热熔断器替换。）
