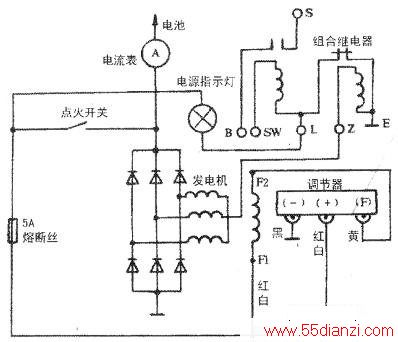

一辆CA1091汽车，当接通点火开关，而未启动发动机时，充电指示灯亮。启动发动机后，当发动机转速较低时，充电指示灯熄灭。但当转速增加到约2000r/min时，充电指示灯又点亮。同时充电回路中的5A保险丝熔断（见下图），电流表指示放电。
检查中发现激磁绕组的引出线与转子爪极短路。造成激磁绕组的引出线与转子爪极短路的原因是激磁绕组引出线没有加装绝缘套管。当发电机工作时，使引出线与转子爪极之间摩擦，造成有规律的短路所致。拆下激磁绕组引出线，重新加装绝缘套，故障排除。
【提示】磁场线圈的引出线短路，造成发电机工作不正常。
