CA1091汽车晶体管调节器电路

机型名称

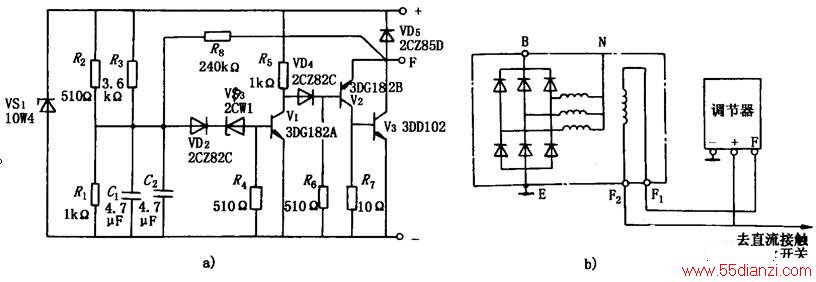

 CA1091汽车晶体管调节器电路如下图所示：

　　检测电路：电阻R1和R2组成一个分压器，检测发电机电压。
　　
　　比较电路:检测的电压与稳压管电压比较开关电路：大于14V，VT1饱和导通，反之截止。
　　
　　功放电路：复合三级管。
