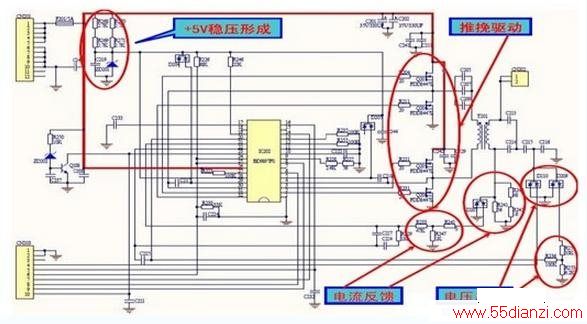

通过故障现象分析，该机通电显示LOGO画面关机，此时声音还在。测电源板各路输出都正常，同时主板送给背光板的背光开关信号及背光调光信号都正常，说明问题出在背光驱动板。该机使用的日立屏，其配套的背光驱动板原理图见下图：改板使用的背光驱动芯片为BD9897因刚开机时背光能亮一下再灭说明背光板可能是因过流或过压引起了保护，首先在路对各路全桥驱动进行测量，发现S板Q201G-S之间阻值异常只有3欧姆左右，对比正常阻值应该为5K左右，拆下测量已损坏，同时在板上测量阻值还是偏低，再往前测量发现背光控制集成电路BD9897的30脚31脚已经对地击穿短路。更换后试机正常故障排除。
