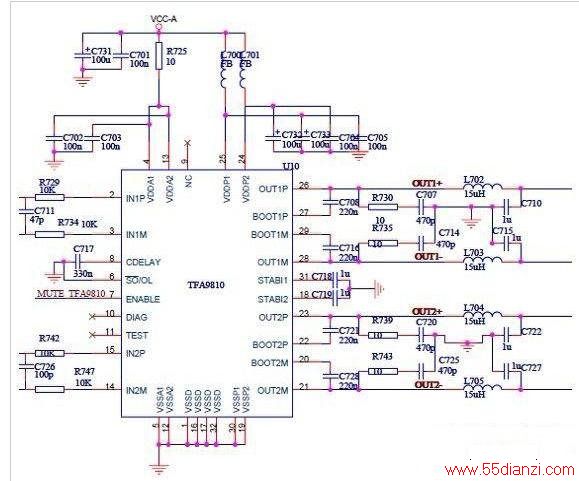

检查此机伴音供电12V正常,检查7脚静音电压为4.5V正常,排除静音电路,检查L702\L703\L704\L705上的电压为0V,说明功放工作不正常,代换TFA9810故障排除。本机的功放采用TFA9810,这是一款D类功放,音质优秀、功率大、无需散热片。这种功放的检修容易,关键测试点为7脚静音控制脚,正常为高电平4.5V左右,静音为低电平0V。输出电感上的电压也非常关键,通过此电压就可以判断功放的工作状态,正常L702\L703\L704\L705上的电压为VCC供电的1/2,本机伴音供电12V此点电压为6V,注意在静音状态下此电压为0V。此检修方法使用于其他D类功放,只是个别功放的静音脚控制电压不同,TDA8932、TFA9810、MP7722低电平静音,TPA3100、TPA3101高电平静音。
