观察此机二次开机面板指示灯从红色变成蓝色，随后出现蓝屏及海信图标，但光栅中间亮度低，两侧亮度高，接着黑屏。

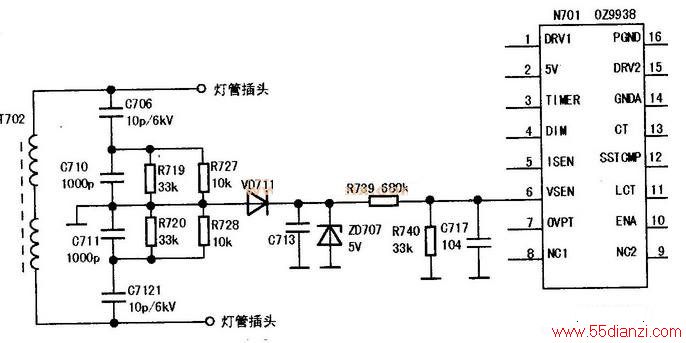

根据故障现象分析，该机应是高压板有故障引起保护，背光熄灭，从而出现黑屏故障。将N701（OZ9938）的⑥脚对地短路，屏上图像及光栅亮度均正常，这说明屏内灯管良好，故障点在高压保护部分。在高压变压器T702次级找到分压电容C711、C710，分别进行代换，当代换C710（1000pF，贴片电容）后故障排除。相关电路如下图所示。
