海信TLM42V68PK型液晶彩电，板号为RSAG7.820.1673，开机屏幕图像跳变，有时白屏，有时出现黑宽带。

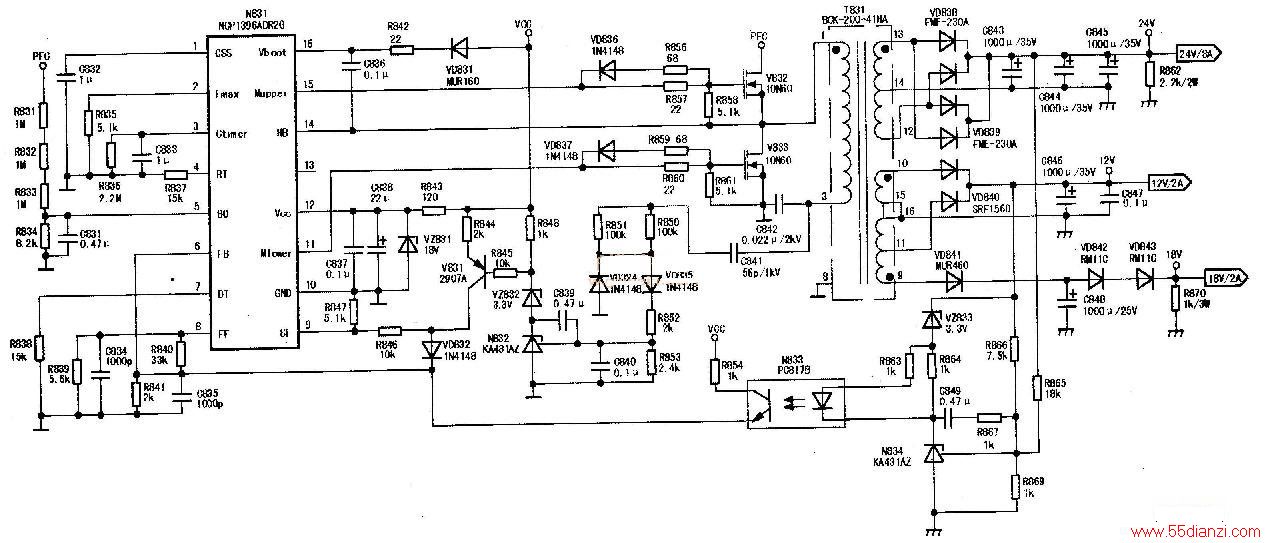

从故障现象判断，有可能是屏损坏。开机检测，发现背光一直在闪烁，测电源板24V为20V、12V只有8V左右，至此判定不是屏坏，而是电源板负载有故障造成机器不能正常工作。该机主电源输出以N831（NCP1396ADR20）为核心，测量PFC380V正常，再测其12脚VCC供电16V正常，用示波器测15脚激励输出是20kHz，显然不对，造成输出激励脉冲小，说明NCP1396ADR20某个引脚已受控制。为区分是初级还是次级故障，试着将稳压电路中N833的①、②脚瞬间短路，测其24V处电压由20V升到32V左右，说明故障不在初级是在次级。测N833外围电路元件，当测到R866取样电阻时，其阻值为4.2kΩ，而正常阻值是7.5kΩ。该阻值变小，使得N833导通强度增大，反馈到N831⑥脚FB端电压增大，从而造成输出激励脉冲变小。换新R866后，测⑥脚电压是正常的3.6V（故障时为6.4V），再测15脚脉冲亦为正常的140kHz，机器修复。相关电路见下图。
