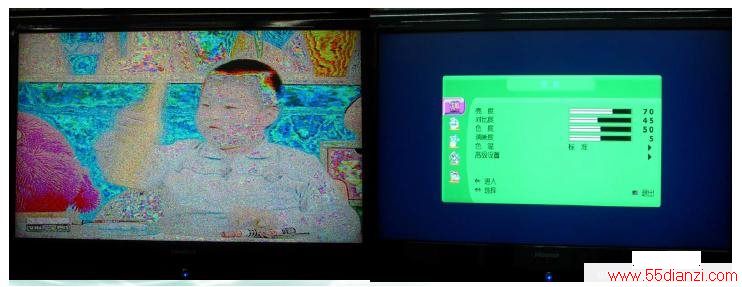

海信TLM3207(MST9机芯)液晶彩电花屏故障现象如下图所示：
从该机的图像显示上看,其明显呈现出彩色反相症状,且在出现菜单显示时表现出缺色而形成的补色出现.
经了解该机是更换主板后出现的这个现象,因此怀疑是主板与屏软硬件不配套造成的.
因此将重点放在了对屏和主板的配套软硬件检查上.经核对,屏供电、LVDS开关设置和LVDS线均符合要求,说明问题不是硬件不符形成.在仔细核对原机主板与更换主板时发现,原主板与现领用主板均为派生机使用的主板,这也就是说其存在软件版本差异.
因为在平板机主板的FLASH存储器中的程序主要有:上电时序,LVDS信号的时钟频率(LVDSReceiverCLOCkFrequency),行频(VertICalActiveDisplay),行和列象素数,数据总线宽度,接口时序和刷新频率等数据.
那么我们就可以从FLASH存放的程序上看到,显然这个问题是因为主板与屏的接口时序不一致造成.
对此直接重新升级对应软件数据后该故障排除(注:如果升级存在困难,也可以将原机主板的FLASH芯片与新换主板对换也可)为什么接口时序不正常会造成这个故障呢?这就是我们需要提到的LVDS信号的传输格式及其设置:在液晶屏中三基色RGB的每一像素有八位或六位之分,在传输时LVDS线有五对和四对之分,那么就存在一个分配问题,究竟是那对线传那一个基色,某基色每一位像素次序如何排,这就需要造屏的厂家和造主板的厂家应遵守同一规定协议.这就是所谓的LVDS信号格式,目前在世界上通用的有两种标准,一种是美国的VESA,是美国视频电子协会最早为监视器制定的标准,也称Non-JEIDA标准,或叫正常标准;一种是日本为数码相机等数码产品制定的JEIDS标准。

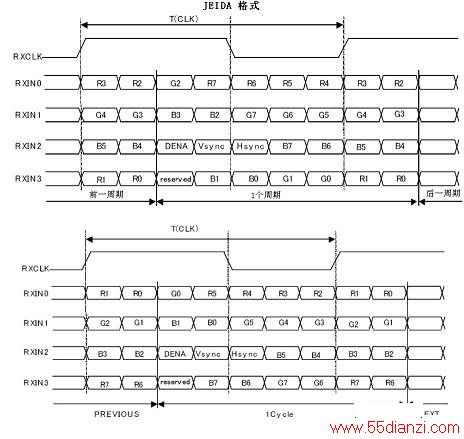

从上面的两种格式传输示意图中可以看出LVDS信号的结构和定时关系.从图中可见它是由时钟信号、数据信号、行场同步信号、使能信号等四部分组成的.从图中可见,每一个时钟周期要进行七次数据采样,每一个时钟周期是一个完整的数据采集过程.数据使能信号(DENA)的作用是确认这个周期内所传输的数据是否有效,若其为低电平这个周期内的数据为无效数据.Reserved是预留的意思。
