开机观察图像呈现亮度不均匀,且有垂直和水平断续亮线干扰.输入其它测试信号也存在此现象,因此怀疑是LVDS信号传输不良所致.

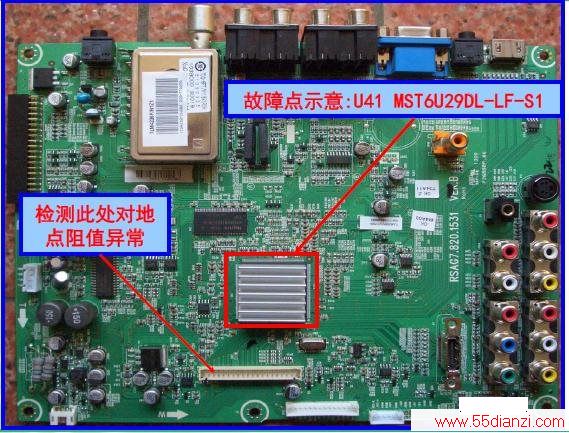

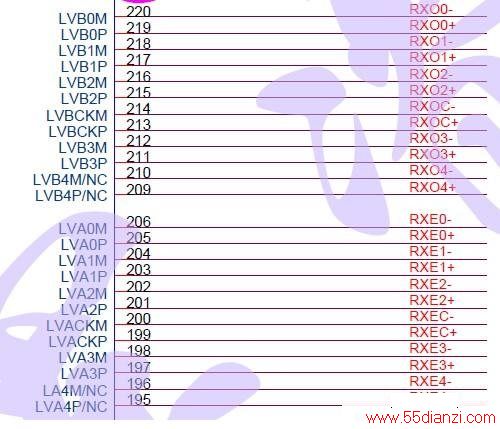

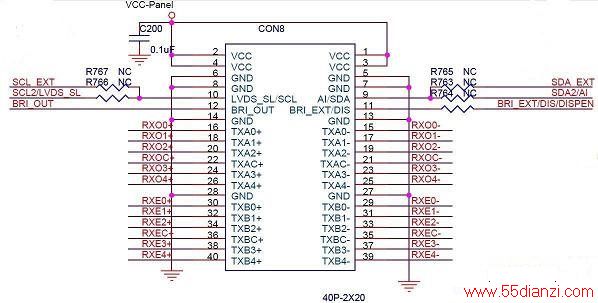

查看图纸此CPU输出的LVDS线号为5通道输出,为快速判断故障点,在取下LVDS连接线后检测各路差分信号输出端对地电阻,发现CON8插座第35脚插针,即RXEC-输出端对地电阻为为1.2K,明显偏小,而正常应为1.8K—1.9k.显然问题就是CPU第200脚内部电路损坏引起,更换CPU后故障排除.
分析其原因为,LVDS信号是一低摆幅的差分信号，其输出的是一个驱动差分线的电流源.由于其接收端是一高阻抗,因此在其接收端需要加接一匹配电阻来形成差分电压,这个差分电压就是像素数据信号.
由于LVDS发送器一段输出的差分信号异常,所以在接收器端产生的差分信号也会产生异常.(实际上也就是一组像素数据信号丢失.)因此,也就是这个异常的像素信号在进入逻辑板的格式变换器处理后,形成了错误的屏驱动控制信号,从而导致图像显示时出现此类花屏现象的产生.
