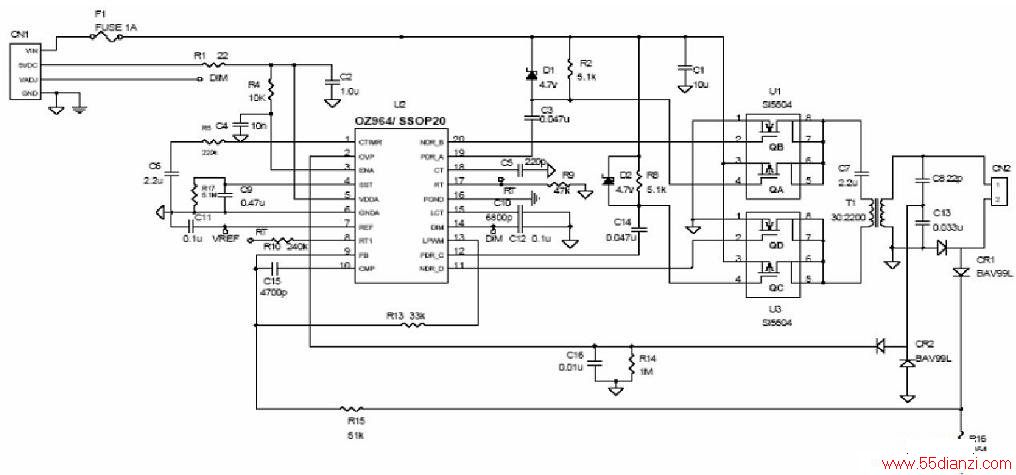

此机开机检查发现背光不亮,该机背光驱动主芯片使用0Z964SN,其第5脚为芯片5V供电,开机检查无此电压.查看图纸该电压是由24V经过Q4进行开关控制,送给U2(78M05D),U2产生5V电压直接送给0Z964SN的第5脚.检查Q4的E极有电压输入,但C极无电压输出.顺着线路往前梳理发现Q4受Q1的控制.直接检查CN1插座14脚背光开关控制信号为高电平,正常,由此说明主板已经发出背光打开的指令.最后发现Q1控制极对地接了一个电容C8漏电,拆掉C8后试机,故障排除.C8漏电导致U2(78M05D)集成电路无电压输入而不能产生5V电压U1(OZ964SN)提供5V供电，造成背光驱动电路不工作。
