由于此故障现象为不定时出现，有声无图。首先用万用表测量电源板的要电压检测点，如：+5V、+12V、+24V。当测量到背光电源电压+24V时，出现了电压不稳定现象，并且反复试验了几次，有时开机能启动（屏亮），有时又不能启动，随之将背光电源板的插子拔掉，看是否负载电路存在问题，接着再测量+24V端，此时电压依旧不稳定，由此可判定故障在电源板上。

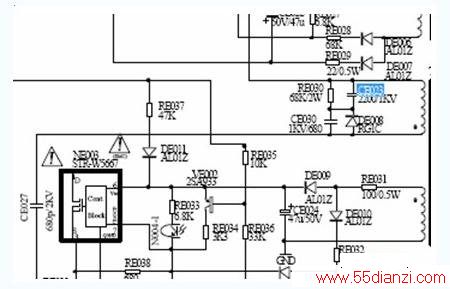

开机测B+PFC电压为380V左右，正常。而测+24V时表现为18~24V不稳定，明显不正常。测量电源厚膜集成电路NE003（STR-6769）的#4脚（启动供电脚），电压正常应为16v~18V，而出现故障时，此脚电压在10V~16V之间摆动几次后，就变为10V左右，+24V表现为抖动。最后经过一番的检测，查得故障原因为：吸收电路的电容容量减小，使得+24V开机出现不稳定的现象，更换电容CE023（6800P/2KV）后，故障排除。
