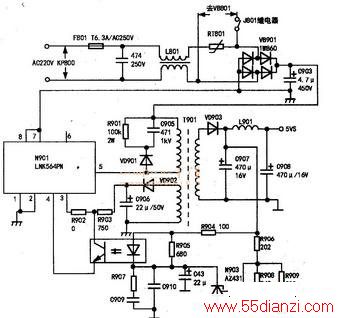

打开后盖，观察发现保险F801（6.3A）烧黑，5V控制块N901炸飞，交流220V两端阻值为0Ω，测小功率整流全桥VB901（1WB60）击穿，又查他处，没有发现其他损坏元件。回想起去年曾给一用户换了一块同样的电源板，炸飞的N901是LNK564PN，这块旧板上的这部分元件正好是好的。为了分析方便，把损坏的部分电路实绘出来如下图所示，将旧板上的N901、VB901、F801更换上，试机，先看见背光灯发光，接着蓝屏正常。字符正常，接上信号，图声色正常，电视修好。
该机PFC电路用的大功率全桥VB801及其相关的电路为什么未被击坏？原来这是由电路的结构所决定，由于J801继电器的隔离，所以完好无损。每年被雷击坏的电视当中，损坏通常多在电源部分，只要把击损的元件查完找尽并换新后就会解决问题。
