一台定压功放，使用中机内冒烟。拆盖观察，发现面板右侧4个分路调节开关严重烧毁变形，如果按原样修复必须换用原厂分路开关，时间不允许，只有放弃分路开关另外想办法。
从音频输出变压器次级分别引出红、黄、蓝、绿、棕色线到分路开关，从分路开关到机器后侧接线柱采用同一种颜色的线连接，很难分清对应关系，音频输出变压器标签上只标注了10V、20V、40V、70V、120V这几组电压值，却没有标明哪种颜色的线代表多少伏，所以首要问题是要知道音频输出变压器次级各种颜色的线代表多少电压值。

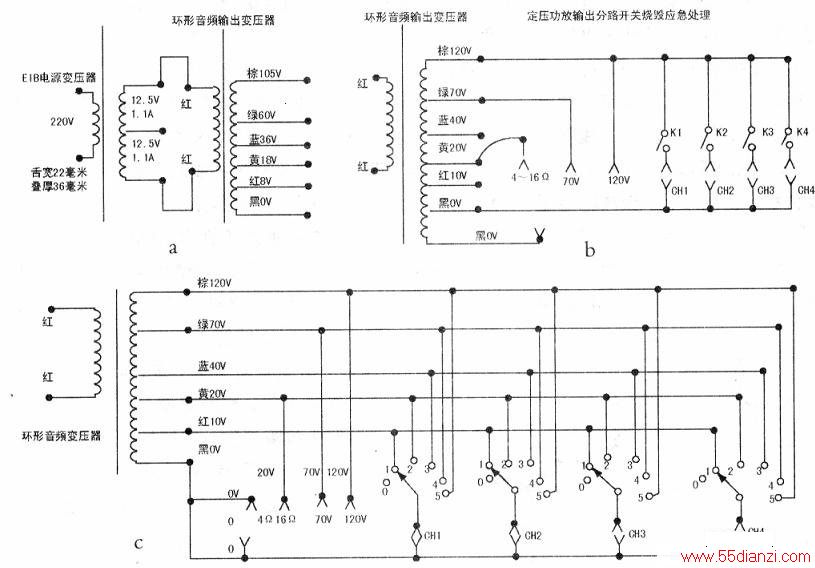

相关电路见下图。按图所示找到一只舌宽22mm、叠厚38mm、次级电压双12.5V、电流1.1A的电源变压器。通常，定压功放输出变压器的电压次级约110V，初级约30V。根据这个特点和变压器的特性，给音频输出变压器初级加上约30V的电压，在次级各种颜色线上即可测出相应电压值，根据电压值就可知道各色线的去向。
按图连接，通电测得各色线电压如图1中标注，与音频输出变压器标签上数值基本一致。现在4个分路开关已经烧毁，5个挡位的音量调节功能也只好放弃，只好改成普通定压功放的分路功能。
K1～K4选用电炒锅用开关，型号KCD315/30A，诺峰牌，此开关有3个接线柱，黄色为接地脚，2个白色为开关脚。开关K1～K4分别接通相应的通路，可方便控制各路音箱通断。
