索尼CDX-GT150单碟车载CD音响机，加电后CD不能开机。

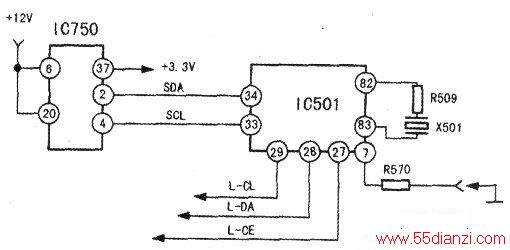

本机所需要的工作电压均由IC750提供，相关电路如下图所示。通电后，IC750的37脚输出+3.3V的电压，为IC501供电。IC501上电复位后。通过X501获得时钟信号，进入正常工作状态，其34、33脚通过IIC总线控制IC750输出整机所需要的电压，同时IC501的27、28、29脚向面板显示IC输出显示数据，整机进入待机状态。
根据上述原理，首先检测IC501的28、29脚电压，为+33V，正常，将面板取下后，再测28、29脚电压为0V，判断IC501正常。仔细观察是因为空调冷凝水进入主板，使1C750引脚锈断造成不开机。将IC750(代号为PS70)更换后，故障排除。
由原理可知：当IC501工作正常时，27、28、29脚会向面板输出显示数据，而本机的面板为可拆卸的防盗面板，当面板取下后，IC501的⑦脚为高电平，CPU判断面板已取下，通过IIC总线控制IC750关／断整机供电并停止向面板输出显示数据。因此，我们可以通过检测IC501的28、29脚在面板装上和卸下有无电压变化来判断IC501是否正常。若电压有变化，说明IC501正常，故障在IC750，反之则是IC501损坏。
