该机接入音响和DVD信号源试验，把音量关至最小也有交流声，随着音量加大交流声也同步加大，音乐声略显沙哑。

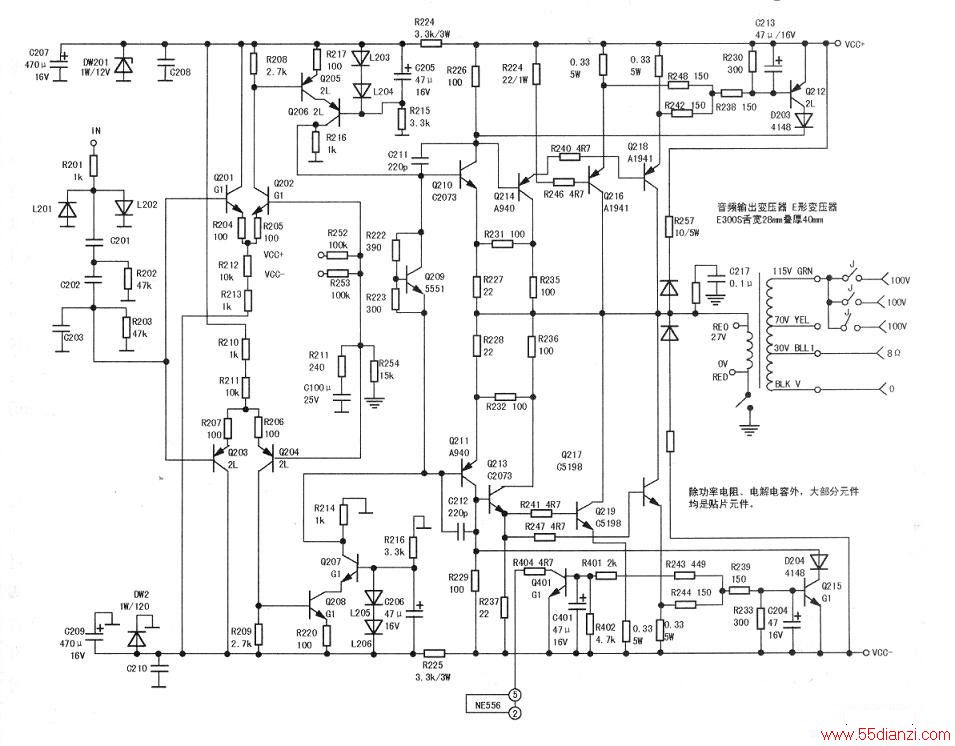

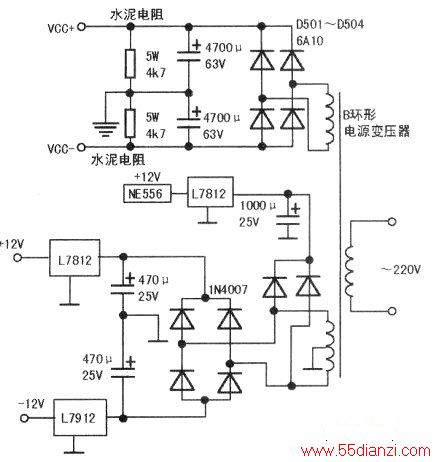

先拆出大板观察，发现该机前置板、大板采用贴片元件，为方便检修，测绘出电源电路如上图，主功放电路如下图。
为区分交流声是由功放电路本身产生还是由前置电路产生，把功放输入端R201（1kΩ贴片电阻）前的跳线焊开一端，和前置电路板隔离。结果把音量关小后音响仍有交流声，说明功放级有问题。对功放级元件逐个检查没有发现可疑元件，仔细观察发现为NE556扬声器保护集成块供电的L7812输入端的1000μF/25V电容顶部稍微有鼓包现象，拆下才发现电容底部已漏液，引线根部已腐蚀，换新后交流声荡然无存，断开R201后，哪会有音乐声？
恢复R201前的跳线，从前置输入接口送人DVD音频信号，交流声再现。有了上面的经验，直接焊下前置级+12V稳压ICL7812、L7912前面的滤波电容470μF/25V，发现已经有漏液、引线蚀断现象，换新，交流声消失，故障排除。
