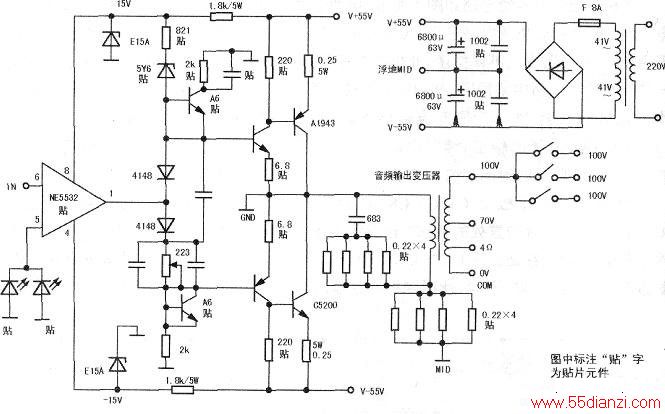

此机接通电源，面板灯亮，无声。拆机，观察电路板，电源保险管烧断。此保险管是为功率输出级供电，在路测负电源对地侧有短路现象。为方便检修测绘相关电路见下图。
经逐个测量，查出推动管A1930击穿，用A940代换，再更换8A保险管后试验，仍无声。测+15V电压正常，-15V没有电压，焊下贴片NE5532，-15V恢复正常。用贴片JRC4558代换后仍无声，查④、⑤脚对地并联的两只贴片发光二极管有一只短路。取下短路的那只，再试已经有声。
把音量开大，8A保险烧断，A940击穿，用A1941代换A1930，并更换8A保险，长时间大音量试验，一切正常，故障排除。
