华明牌DSL-2型漏电保护开关电路

华明牌DSL-2型漏电保护开关主要技术参数：额定电压220V；额定频率50Hz；额定电流16A；额定漏电动作电流30MA；分断时间小于0。1S；过电压动作值270V。

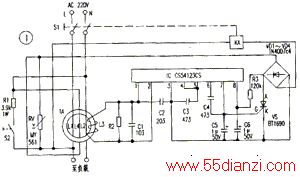

依据实物画出该电路如图1、 印制电路板如图2所示。该型漏电保护开关电路由漏电检测电路、信号处理电路、脱扣继电器、试验开关和联动双位开关等组成。

220V交流电源的相线（L）、零线（N）通过联动双位开关S1同时穿过漏电检测电流互感器TA的L1、L2接至负载。在正常用电情况下，所流过L1、L2中的电流大小相等但其方向相反，因此两线所产生的磁通相互抵消，绕在电流互感器的绕组L3的磁通为零，故L3两端无感应电流，集成电路IC（CS54123CS）1、2脚无输入电压，输出端7脚为低电平，单向晶闸管VS（BT169D）控制极G无触发电压，VS截止，联动双位开关S1常闭触点吸合，电源向负载供电。

一旦负载电路发生漏电或触电事故，使电源相线对地电流达30MA时，漏电检测电流互感器TA的L3将相应感生足够大的漏电信号，加至LC的1、2脚，经内部电路放大，7脚输出高电平，VS导通，VD1~VD4整流电流急剧增加，脱扣继电器KA得电吸动衔铁，带动联锁机构动作，S1跳闸，动静触点断开，切断供电电源，从而超到保护的作用。排除故障后，需手动S1复位，漏电开关通才再次投入正常工作。

由限流电阻R1、试验开关S2组成漏电试验电路。合上S1，接通交流电源，按下S2，S1立即跳闸，这就模拟人体触电或电器漏电，人为造成L1、L2电流不等，借此验证漏电开关能否正常工作。

由压敏电阻RV与穿过漏电检测电流互感器TA的L4串联后并联交流电源组成过电压保护电路。当电网供电电压因某种原因出现过电压时，RV立即导通，TA的L3随即感生电流，在R2两端形成电位差，过电压信号输入IC放大使VS导通，脱扣继电器KA动作，在0。1S内使S1跳闸，从而使用电电器不致损坏。当电网电压正常后，RV随即恢复正常状态，漏电保护开关又可正常使用。
