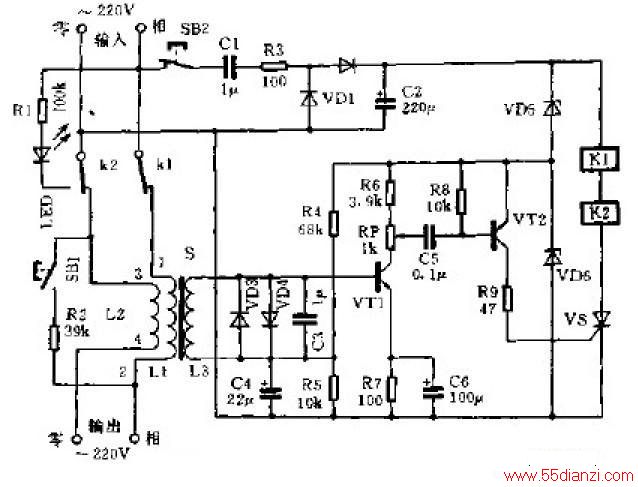

家用电器的漏电/触电保护器控制电原理

    短路时感应电压过高而损坏VT1。放大器增益由RP调节，可以调整触电电流启控的阈值。
　　VT2三极管检波器。当触电电流达到或超过控阈值时，VT2集电极将输出半波50Hz脉动电流，从而触发晶闸管VS,使继电器K1、K2吸合，触点K1、K2断开切断电源，LED并发光指示。
　　直流工作电源取自220V交流电源，由C1、R3降压限流，经VD1、VD2整流和VD5、VD6稳压，分别建立+12V工作电源。
　　SB1为实验按钮。按一下SB1,相当于有5mA的触电电流经互感器的线圈L1,保护器应立即产生跳闸动作，说明保护工作可靠。

    短路时感应电压过高而损坏VT1。放大器增益由RP调节，可以调整触电电流启控的阈值。
　　VT2三极管检波器。当触电电流达到或超过控阈值时，VT2集电极将输出半波50Hz脉动电流，从而触发晶闸管VS,使继电器K1、K2吸合，触点K1、K2断开切断电源，LED并发光指示。
　　直流工作电源取自220V交流电源，由C1、R3降压限流，经VD1、VD2整流和VD5、VD6稳压，分别建立+12V工作电源。
　　SB1为实验按钮。按一下SB1,相当于有5mA的触电电流经互感器的线圈L1,保护器应立即产生跳闸动作，说明保护工作可靠。
