家用漏电断路器的电路图

家用漏电断路器的电路图

点击数:7889 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   漏电保护电路




www.55dianzi.com

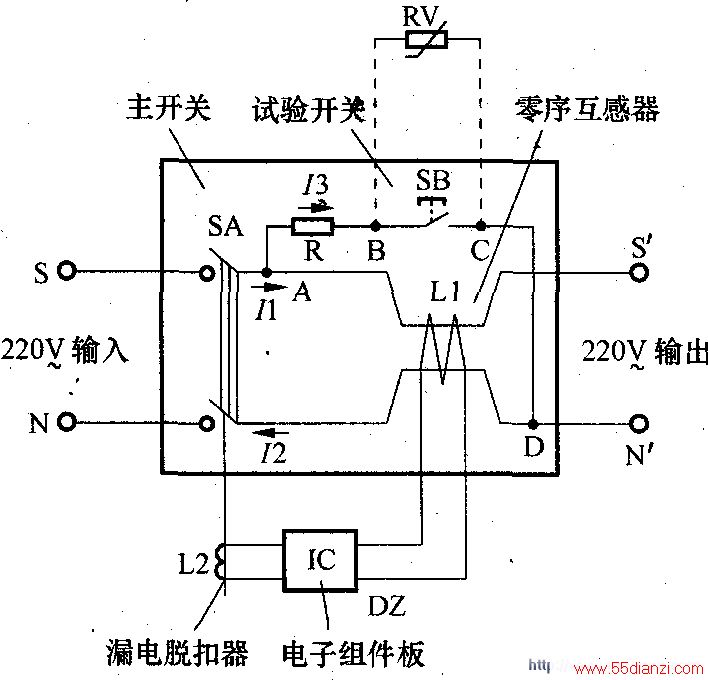

    虚线部分为新增加的元件。

    压敏电阻的取值:居民用电为相电压220V,其峰值为220/0.707=31lV;线电压为380V,其峰值为380/0.707=537V。再考虑到农村的电压波动较大,压敏电阻取400V(也可根据不同保护要求进行取值)。

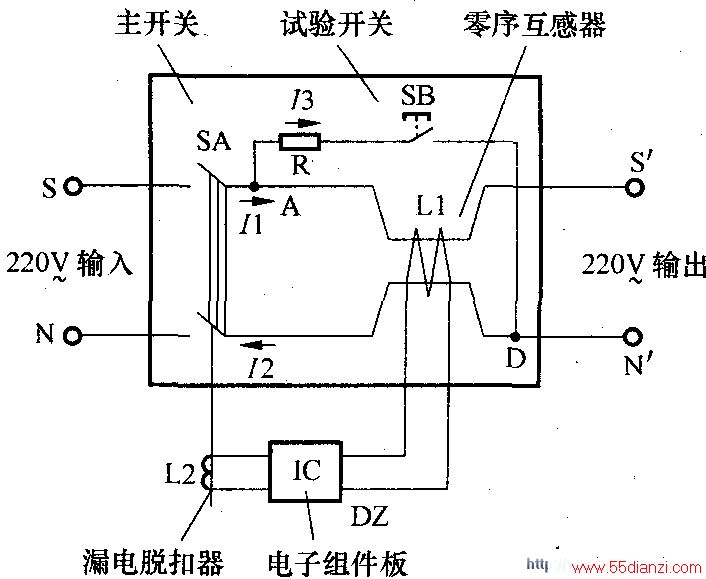

   220V电源首先经过主开关SA,再经过零序互感器L1后输出。零序互感器L1测量经过零序互感器L1的火线电流I1和地线电流I2是否相等。正常情况下两者相等,电子组件板DZ不动作。当漏电发生时,由于一部分电流经大地构成回路,导致I1和I2不相等。此时,零序互感器L1发出信号给电子组件板DZ,当电子组件板  当电源输入低于设定值时,压敏电阻RV不导通,相当于开路。当有雷电或电压过高,超过设定值时压敏电阻RV导通,相当于按下漏电试验开关SB,零序互感器L1发出信号给电子组件板DZ,使漏电脱扣器L2动作,带动主开关SA切断电路,达到保护家用电器设备的目的。
