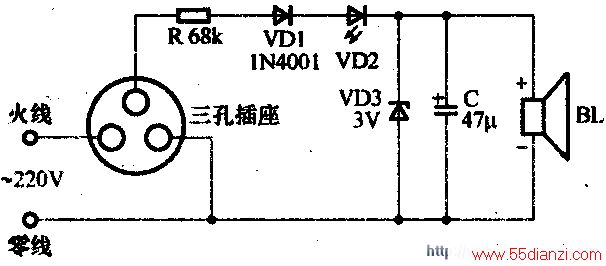

当外壳带电的家用电器接入三孔插座时,漏电电流便会通过三孔插座的火线孔、电器外壳、三孔插座的接地孔、报警器电路和零线构成回路。漏电电流通过限流电阻R、半波整流二极管VD1后,使超高亮度发光二极管VD2发光,与此同时,漏电电流通过稳压二极管VD3,经电容C滤波后,在它两端输出3V直流电压,使BL得电工作。BL(YMD-12095-2)为一种自带音源的微型直流音响器。在获得工作电压时,将一直发出四声间断、和传呼机声音相似的音频提示声,提醒用户对电器及时断电进行检查维修。
VD3选用3V、1/2W的稳压二极管,电阻R可采用1/2W的碳膜电阻器,BL用YMD-12095-2型、工作电压为3V自带音源的微型直流音响器。其余元器件无特殊要求,按图中标示值选用即可。
