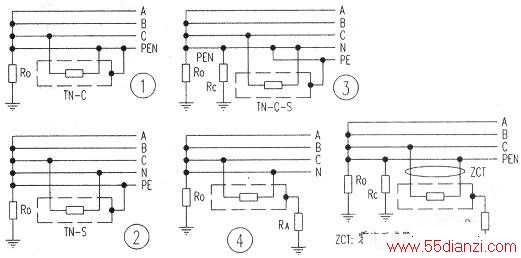

民用建筑供电系统大都采用TN制式，T表示电网中性点接地，N表示与中性线相连，根据中性线N与保护线PE组合的不同又分为TN-C、TN-S、TN-C-S三种形式，见图1、图2、图3。C表示中性线N与保护线PE合一为PEN，S表示中性线N与保护线PE是分开的，而TN-C-S表示室外线是PEN，进入室内经重复接地后将PE与N分开。从安全角度来评价，TN-S、TN-C-S比TN-C优越，TN系统中中性线N不能中断。
若由于三相负荷严重失衡，三次谐波电流作用，以及气体放电灯、可控硅用电情况下，PEN线上将产生电流，形成对地电压，危及安全。
如果在负载方面设置专门接地点，与电源中心点接地没有电气上的联系（见图4），这时，即使中性线带电也不会使其电气装置外壳带电，可保证安全。
此外，若采用漏电保护开关（图5），可保证用电安全。但若漏电很严重或受外磁场影响，而电器外壳未接地，仍然会带来不安全后果。因此，同时采用漏电保护开关和接地措施才是安全的。
漏电保护开关的正确安装，也极为重要。
(1)接线要正确：电源端、负荷端、相线、零线要区分清楚，不能接错；安装部位应避免磁场、高温、潮湿等影响。
(2)正确选择灵敏度：若动作电流值太小，小于电器线路正常实测漏电值，会导致电器启动时频频保护，而影响正常工作。一般可选择灵敏度≤30mA，漏电开关动作时间≤0.1s。
(3)重复接地应在安装漏电开关前实施，经过漏电开关后的中性线不能再重复接地，不能作保护线PE使用，不能接在设备外壳上，不能把已分开的PE和N线合起来，PE线不能穿人零序互感器中，通过漏电开关后N线对地应有良好的绝缘。
(4)负荷侧的中性线N不能和其他供电回路有电气联系，保持保护范围内独立电气回路。
(5)在同一供电系统中，不能一部分接零保护，一部分接地保护，否则当接地保护发生接地故障时，所有接零设备外壳都会带电。
(6)安装漏电开关和不安装漏电开关的电器，不能共用一根接地线和接地端，以防止窜电带来伤害。
