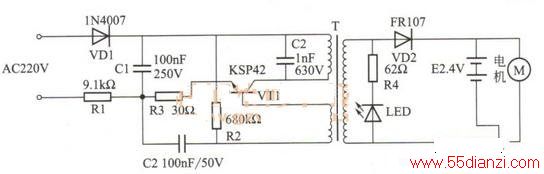

  该剃须刀电路主要由电机、电机供电电路、充电电路构成,如下图所示。为了便于电路分析,图中的元件序号由编者加注。

  1.电机供电电路

  电机供电电路比较简单,由电池、开关K构成。K接通电机回路后,电池存储的2. 4V电压通过K为电机M供电,电机旋转,带动刀片旋转,完成剃须。断开K后,电机停转。

  2.充电电路

  充电电路由整流管VD1、限流电阻R1、滤波电容C1、开关变压器T、振荡管VT1、启动电阻R2、正反馈电容C2构成。

  需要充电时,输入的220V市电电压经VD1半波整流、R1限流、C1滤波产生100V左右的直流电压。该电压不仅通过脉冲变压器T的初级绕组加到振荡管VT1的c极,而且通过R2和T的正反馈绕组为VT1的b极提供导通偏置电压,使VT1导通。VT1导通后,它的c极电流使T的初级绕组产生上正、下负的电动势,致使正反馈绕组产生上负、下正的电动势、该电动势通过VT1的be结、R3、 C2使VT1因正反馈过程迅速饱和导通。VT1饱和导通后,流过初级绕组的电流不再增大,因电感的电流不能突变,所以初级绕组通过自感产生反相电动势,使正反馈绕组相应产生反相的电动势,致使VT1因be结反偏置而迅速截止。VT1截止后,T的次级绕组输出的脉冲电压通过VD2整流后为电池充电。随着充电的不断进行,T各个绕组的电流减小,于是它们再次产生反相电动势,如上所述,VT1再次导通,重复以上过程,VT1工作在振荡状态,T就会不断地输出脉冲电压,满足电池充电的需要。

  进人振荡状态后,T的次级绕组输出的脉冲电压还经R4限流,使LED发光,表明剃须刀处于充电状态。
