鼎能牌DN-2050充电式电子灭蚊拍工作原理

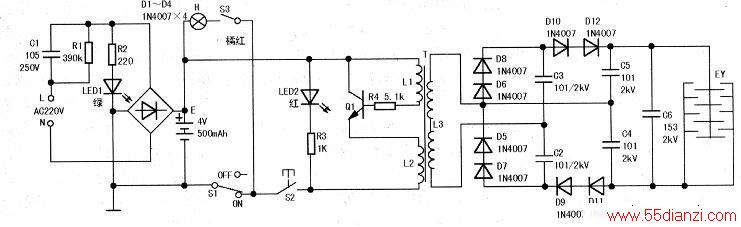

　　该电子灭蚊拍实绘电路如下图所示，整机由充电电路、高频振荡/升压电路和照明电路三部分组成。
　　
　　工作原理如下：

  1、充电电路

  充电时，先将工作选择开关S1拨到“OFF”挡，然后将伸缩电源插头插入市电插座，充电指示灯LEDl亮绿光，指示电子灭蚊拍处于充电状态。220V市电经C1、Rl降压限流，由D1～D4整流产生4V的100Hz脉动直流电压为蓄电池E充电。
　　
　　2．高频振荡/升压电路

    高频振荡/升压电路由振荡管Q1、升压变压器T、四倍压整流电路D5～D12、C2～C5和两面三层金属网EY等组成。灭蚊时，将工作选择开关S1拨到“ON”挡，E的4V直流电压经S1、按键开关S2向高频振荡/升压电路供电。当按下S2时，灭蚊指示灯LED2亮红光，由Ql、T构成高频振荡器进入振荡状态，把4V直流电压变成18kHz左右的交流电，由T的L3输出约400V左右的交流电压，再经四倍压升压电路升压，产生近1600V高电压加到金属网EY上。当蚊虫碰触中层网格时，造成电网放电，立即将蚊虫击毙。松开S2时，4V直流电压停止向高频振荡/升压电路供电，LED2熄灭，完成一次灭蚊过程。
　　
　　电路中，由D5与D7、D6与D8、D9与D11、D10与D12组成4对串联整流电路，目的是避免单只二极管过压，从而提高电路可靠性。
　　
　　3．照明电路

  当闭合照明开关S3时，微型电珠H得电发出橘红光用于照明。若此时按下S2，灭蚊与照明同时工作。
