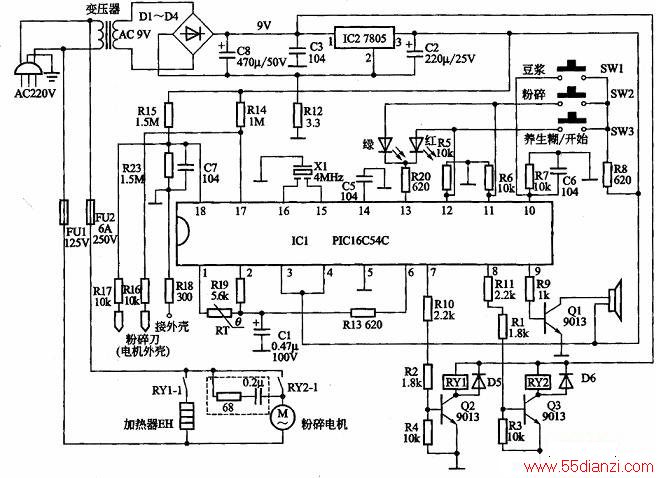

糊来王牌米糊机电路由电源电路、控制电路、电机、电加热管等构成，如下图所示。
1．供电电路
接通电源，220 V市电电压不仅经熔断器FU1、FU2和继电器为电机和加热器供电，而且通过变压器降压输出9V交流电压，通过D1～D4桥式整流，再通过R12限流，利用C8、C3滤波产生11 V左右的直流电压。11 V电压不仅为继电器的线圈供电，而且经三端稳压器IC2 (7805)输出5v电压。5v电压经C2滤波后，不仅为微处理器IC1供电，而且为蜂鸣器和操作键电路供电。
2．微处理器电路
微处理器电路以IC1 (PIC16C54C)为核心构成。
电源电路工作后，由它输出的5v电压加到IC1的③、④脚，为它供电。IC1获得供电后开始工作，它内部的振荡器与15、16脚外接的晶振Xl通过振荡产生4 MHz的时钟信号，该信号经分频后协调各部位的工作，并作为IC1输出各种控制信号的基准脉冲源。同时，IC1内部的复位电路输出复位信号使它内部的存储器、寄存器等电路复位后开始工作。
IC1工作后，它的⑨脚输出的蜂鸣器驱动信号经R9限流，再通过oi倒相放大后，驱动蜂鸣器呜叫一声，同时IC1的12、13脚输出控制信号使红色发光管发光，表明电路进入待机状态。
3．水位检测电路
水位检测电路由水位探针（刀头）、微处理器IC1等构成。
当杯内无水或水位过低，粉碎刀的刀头不能接触到水，使IC1的⑥脚输入高电平信号，被IC1识别后，不仅控制⑦、⑧脚输出低电平控制信号，使粉碎电机、加热器不工作，以免加热器因干烧而损坏，而且IC1通过Ql驱动蜂鸣器呜叫，提醒杯内无水或水位过低，需要加水。当杯内加入适量的水，被刀头检测到，使IC1的⑥脚电位变为低电平后，IC1才能执行下一步程序。
4．自动粉碎、加热电路
加热、打浆电路由微处理器IC1、加热器EH、电机M、温度传感器（负温度系数热敏电阻）RT、继电器(RY1、RY2)等构成。
当粉碎筛杯内装入适量的水和食物后，安装好刀头，接通电源后，微处理器IC1控制蜂鸣器呜叫一声的同时，控制红色待机指示灯发光，此时按下“豆浆”或“养生糊”键，蜂鸣器再次呜叫，表示接收到操作信息，开始执行加热、粉碎程序，从⑦脚输出高电平控制信号。该信号通过R10、R2、R4分压限流后使Q2导通，为继电器RY1的线圈供电，使RY1内的触点RYl-1吸合，加热器EH得到供电后开始加热。
当加热使水温达到设置值后，温度传感器RT的阻值减小，使IC1的①脚输入的电压升高，IC1将该电压值与内存存储的温度／电压数据进行比较后，判断加热温度达到要求后，控制⑦脚输出低电平控制信号，控制⑧脚输出高电平控制信号。⑦脚输出低电平电压后Q2截止，继电器RY1的触点释放，EH停止加热。⑧脚输出的高电平电压经R11、R1和R3分压限流使放大管Q3导通，继电器RY2的线圈有导通电流，它的触点RY2-1吸合，使电机高速旋转，开始粉碎食物。
经过4次（每次工作20s、停止30s）粉碎后，IC1的⑧脚电位变为低电平，Q3截止，电机停转，打浆结束。打浆结束后，IC1的⑦脚输出周期为3s的脉冲信号，控制加热器EH周期性加热。当豆浆或养生糊沸腾的浆沫接触防溢探针，使IC1的⑩脚电位变为低电平，IC1判断到豆浆或养生糊已煮沸，IC1的⑦脚就输出低电平电压，Q2截止，停止加热。当浆沫回落，脱离防溢探针后，IC1的18脚电位又变为高电平，IC1的⑦脚又输出高电平，加热器又开始加热，如此反复多次防溢延煮后IC1的⑦脚输出低电平，停止加热。同时，IC1的⑨脚输出高电平电压，使绿色指示灯发光，并且驱动蜂鸣器呜叫，提醒用户豆浆或养生糊可以食用。
5．手动粉碎电路
手动粉碎电路由微处理器IC1、电机M、继电器RY1、放大管Q3等构成。
当需要粉碎时，先按“粉碎”键，预置粉碎程序，再按一下“养生糊／启动”键，IC1相继检测到11、12脚输入高电平操作电平后，控制⑧脚输出高电平控制信号，经Rl1、Rl和R3分压限流后使Q3导通，继电器RY2内的触点吸合，接通电机的供电回路，电机开始旋转，对食物进行粉碎。
6．手动加热电路
加热电路由微处理器IC1、加热器EH、温度传感器（负温度系数热敏电阻）RT、继电器RY1等构成。
当需要加热时，先按“养生糊／启动”键，预置加热程序，再按一下“养生糊／启动”键，IC1检测到12脚两次输入了高电平操作后，控制⑦脚输出高电平控制信号，经R10、R2和R4分压限流后，使Q2导通，继电器RY1的触点吸合，接通加热器EH的供电回路，EH开始加热，实现米糊的手动加热。
7．过热保护电路
过热保护电路由温度熔断器FU1构成。当继电器RY1的触点RY1-1粘连等原因引起加热器加热时间过长，使加热器温度升高，当温度达到125℃时FU1熔断，切断供电回路，避免加热器过热损坏，实现了过热保护。
