好功夫电水壶电路原理分析

好功夫电水壶电路原理分析

点击数:7421 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   小家电

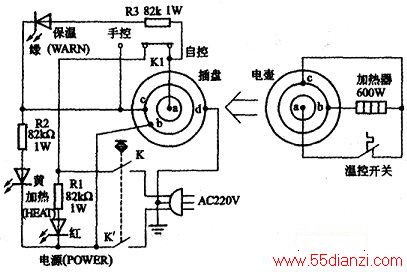

  好功夫电水壶是一种新型的电水壶。它的电路由加热器、控制开关、温控开关、指示灯、限流电阻等构成,如下图所示。

  (1)自动烧水

  需要自动烧水时,将功能选择开关K1拨到自控的位置,再将装入适量水的壶体插入底座,电源开关K受压后触点闭合,此时220 V市电电压经K的触点输入后,第一路通过Rl限流为红色电源指示灯供电,使其发光,表明有市电电压输入;第二路通过K1和供电端子进入壶体电路,利用温控开关为加热器供电,使加热器开始加热烧水;第三路通过R3限流,使绿色指示灯发光,表明该壶工作在自动控制状态。当水受控后,温控开关的触点断开,切断加热器的供电回路,加热器停止加热,进入保温状态。此时,绿色指示灯继续发光。随着保温时间的延长,当水温下降到一定值后,温控开关的触点再次吸合,加热器开始加热。重复以上过程,确保壶内的水保持较高的温度。

  (2)手动加热

    手动加热时,将功能开关K拨到手动的位置,此时,市电电压不需要经过温控开关为加热器供电,而直接为EH供电。因此,采用手动加热时,待水烧开后,应及时使用,以免将水烧干,产生不必要的麻烦。

好功夫电水壶电路
