FTW40-D遥控壁扇电路工作原理

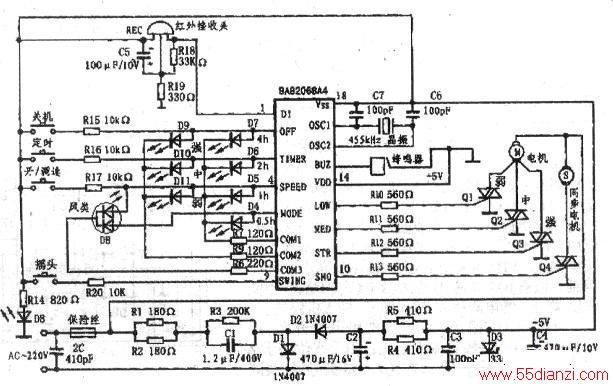

　　FTW40-D型遥控壁扇的核心控制器件(IC)是采用DIP-18脚封装，双列直插的集成电路(BA8206BA4)。其外围元件少，线路简单、实用、可靠。且采用LED发光二极管作为工作状态指示，具有手动操作与自动控制，定时关机等功能。笔者根据线路板和实物绘制的电路原理图，如附图所示。
　　
　　交流220V经保险丝、R1、R2、R3、C1降压限流，D1、D2、C2整流滤波，C3、D3、C4稳压滤波，获得5V直流电供给lC供电。
　　
　　图中，IC的①脚为外接红外线接收头(REC)端（接收来自遥控器的关机、风类、开，调速、定时、摇头的遥控信号）．14脚为正电源端，18脚为负电源端。
　　
　　16、17脚外接455kHz晶振和2个100pF电容，组成时钟振荡电路：15脚外接蜂鸣器（当接收到遥控或程控操作信号时，发出“嘀”声），提醒用户操作有效。
　　
　　②、③、④、⑤脚分别为程控操作关机、定时、开，调速、风类信号输入端，并与⑥、⑦、⑧脚组成4x3矩阵式LED功能显示电路，以显示风扇所处的风速、风类、定时工作状杰。
　　
　　11、12、13脚为风扇电机的高、中、低速功能输出端，分别经过R12、R11、R10电阻接入双向可控硅Q3、Q2、Q1控制端。当其中某一脚为低电平时，则对应的可控硅导通．风扇开始旋转。⑨脚为摇头工作状态。⑩脚为摇头输出端，经过R13电阻连接双向可控硅Q4，当该脚为低电平时可控硅导通，开始摇头。
　　
　　启动：接通电源D8指示灯发红光，当按下开/调速键时，lC提供程序输出：11脚首先导通2秒，风扇以最高风速转动2秒，风扇启动，然后13脚导通，为常规弱风，相应的二极管D11发红光，风类三脚发光管D8亮红光（注：线路板中标注的字母符号与接通电源的指示灯字母符号D8相同，特此说明）。
　　
　　依次按开/调速键，可控硅Q1、Q2、03分别导通，输出为弱风一中风一强风，发光二极管D11、D10、D9相应点亮。
