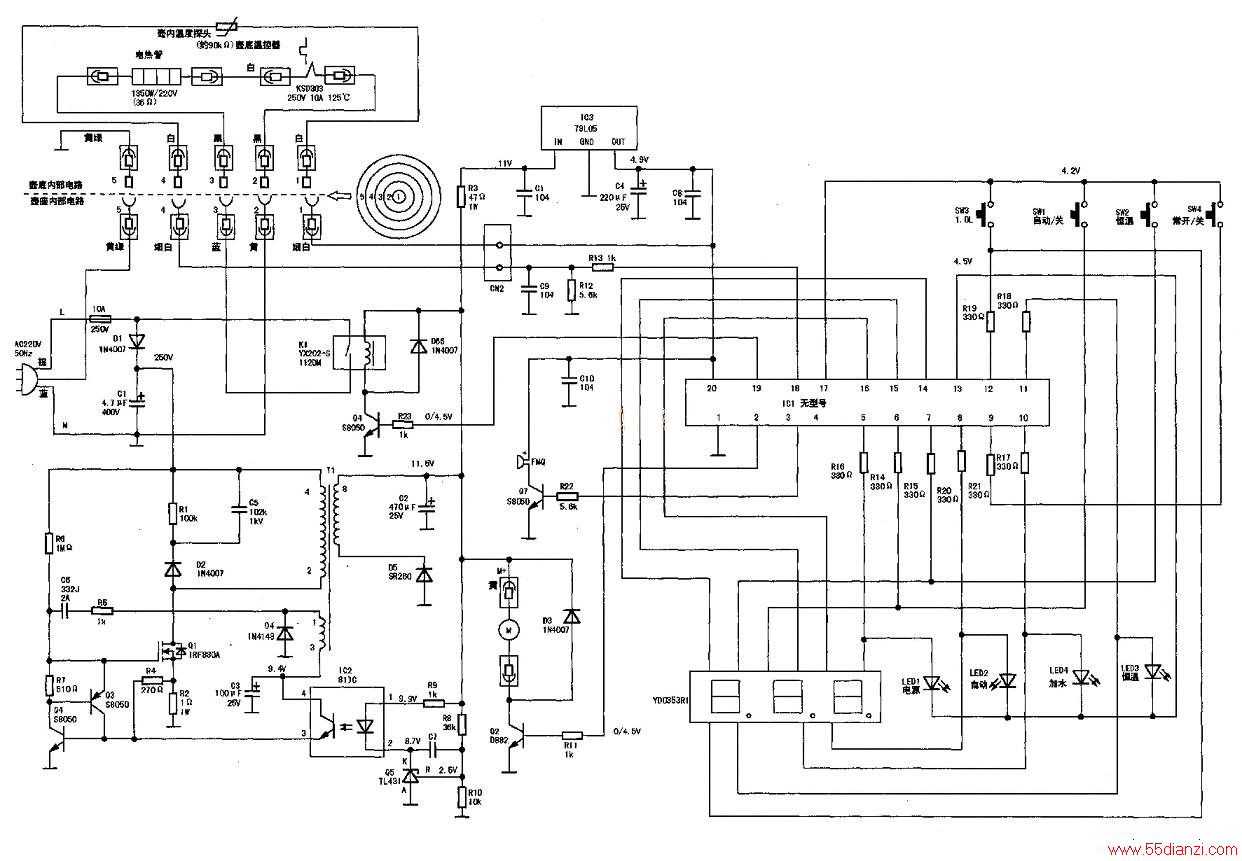

奥扬C106型电热水壶具有自动加水、调温、数码显示及鸣叫提醒等功能，采用开关电源供电，由壶底电热管、温度探头、温控器及壶座主控电路板、面板按键等组成，其电路如下图所示。图中各电压值为无水时，在CN2两端并接82kΩ电阻，用500型万用表测得。
市电经二极管D1（1N4007）单向整流、电解电容C1（4.7μF/400V）滤波后，产生约250V直流电压，一路经开关变压器T1初级④-②绕组加到功率场效应管Q1（IRF830A）漏极D，另一路经电阻R6（1MΩ）加到Q1栅极G，Q1得到启动电压后开始导通，T1④-②绕组产生④端为正的感应电压，互感祸合到①-③反馈绕组。反馈绕组①端为正的感应电压，通过电阻R5（1kΩ）、电容C6（332）正反馈到Q1的G极，使Q1的G极电压进一步升高，于是Q1迅速进入饱和导通状态。
在Q1饱和期间，整流二极管D5（SR-260）截止，能量以磁场形式存储在T1中，同时正反馈电压不断向C6充电（左负右正），Q1的G极电压不断下降，当Q1不能维持饱和退出进人放大状态时，T1各绕组感应电压极性翻转，又是一个正反馈过程使Q1迅速截止。随后，①－③反馈绕组中产生的下正上负的感应电压使Q1继续保持截止，同时，整流后的250V直流电压再次通过R6给C1充电，在C6两端产生了左正右负的电压，Q1的G极电压开始上升，当上升到Q1启动电压时，Q1转人导通状态，如此反复，形成自激振荡。
在Q1截止期间，T1⑥-⑧绕组感应的电压（⑧＋⑥－），经D5整流、电解电容C2（470μF/25V）滤波后，形成约11.5V直流电压，分别给加水电机M、继电器K1（YX202-S-112DM）低压线圈、三端稳压块IC3（78L05）供电，由K1控制水壶内部电热管的供电；IC3稳压输出约4.9V电压，供给单片机IC1（型号已擦去）、蜂鸣器FMQ、温度探头等。
同时，①-③反馈绕组感应的电压（③＋①－），经二极管D4（1N4148）整流、电解电容C3（100μF/25V）滤波后，形成约9.4V直流电压，经稳压光藕IC2（817C）④、③脚内的光敏三极管送给稳压调控管Q4（S8050）的基极b，由T1次级端的分压电阻R8（36kΩ）、R10（10kΩ）、精密稳压器Q5（TL431）及IC2①、②内部的发光二极管，共同控制Q4的导通程度。当输出电压升高时，Q5控制极R端电压升高，阴极K端电压下降，IC2内部发光二极管发光强度增大，光敏三极管导通程度加深，Q4导通程度加大，Q1的G极电压下降，Q1提前截止，输出电压下降，最终使输出电压保持稳定。若输出电压降低，其控制过程与上述相反。
Q1源极S所接电阻R2（1Ω/1W）为过流保护电阻，当其压降超过一定值时，流过取样电阻R7（510Ω）上的压降超过0.3V时，三极管Q3（S8050）导通，进而使Q4进一步导通，形成类似可控硅的触发导通状态，最终使开关电源即刻停止工作，避免故障进一步扩大。
该机通过三位LED数码管YD0363Rl显示当前状态，可显示“－p－“－－－”、即时水温及1升加水量等信息。
水温检测：IC3输出约4.9V电压，经接插件CN2、壶内温度探头（常温下电阻约90kΩ）及分压电阻R12（5.6kΩ）分压后，通过R13（1kΩ）到达IC1的18脚。温度越高，温度探头电阻越低，IC1的18脚电压越高。IC1内部程序据此脚电压变化，执行相应的温控动作。
鸣叫提醒：鸣叫时，IC1③脚瞬间输出脉冲信号，三极管Q7（S8050）导通。在上电瞬间，以及壶座分离、首次水开时，FMQ“滴滴”鸣叫两声；其他状态，按一下SW1或SW2，FMQ鸣叫一声。
干烧保护：若壶中无水干烧，当温度达到125℃时，壶底温控器KSD303内双金属片变形，常闭触点断开，强行切断电热管（1350W/220V）的供电。
正常时，上电后机器的所有指示灯会闪亮一下，蜂鸣器“滴滴”鸣叫两声，LED屏显“888”，随后，电源指示灯LED1常亮，屏闪烁显示“-P-”，电路进人初始工作状态。
