电风扇调速方法

　　家用电风扇的调速,一般采用两种方法,即电抗器调速和抽头调速。抽头调速的特点是只需改变定子绕组的接线,不用电抗器,所以耗电较少,用料省,重量轻,因而得到广泛应用。但是,这种电扇绕组一旦烧毁,往往难以判断其定子绕组内部的接线方式及抽头匝数的数值,从而给修理工作带来困难。为方便修理,我们采用简易的绕组抽头匝数计算方法,实践证明是可行的。

    1 . 电抗器法

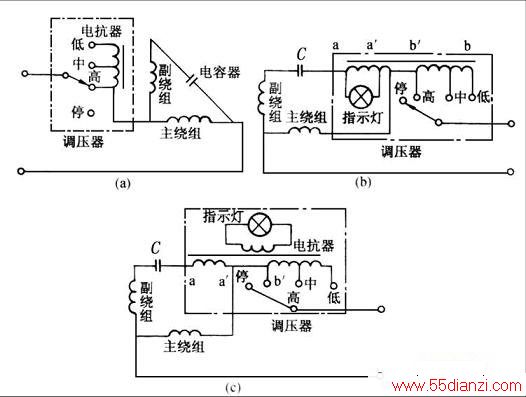

　　电容式电动机串联电抗器的调速原理图
　　
　　2 . 抽头法
　　

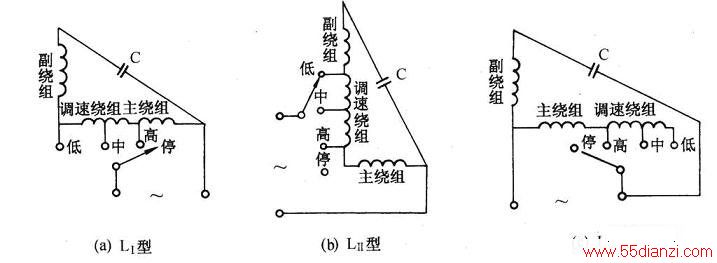

　　1）L型抽头法

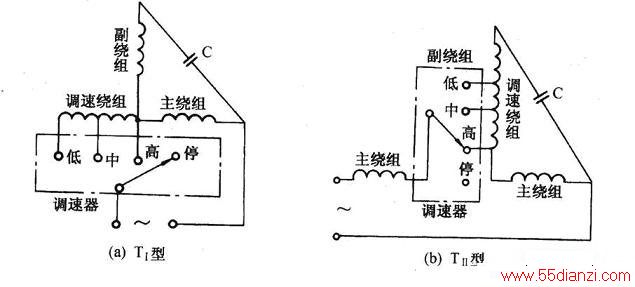

　　2）T型抽头法

　　3.  无级调速法　　

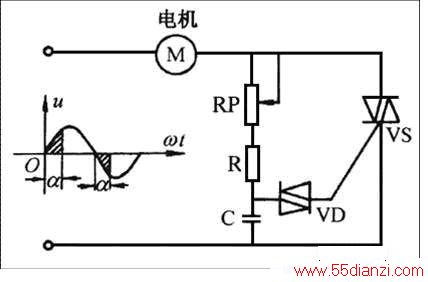

      无级调速一般采用双向晶闸管作为风扇电动机的开关．利用晶闸管的可控特性，通过改变晶闸管的控制角α，使晶闸管输出电压发生改变，达到调节电动机转速的目的。在电源电压每个半周起始部分，双向晶闸管VS为阻断状态，电源电压通过电位器RP，电阻R向电容C充电，当电容C上的充电电压达到双向触发二极管VD 的触发电压时，VD导通，C通过VD向VS的控制极放电，使VS导通，有电流流过电机绕组。通过调节电位器RP的阻值大小，可调节电容C的充电时间常数，也就调节了双向晶闸管VS的控制角α，RP越大，控制角α越大，负载电动机M上电压变小，转速变慢。
