采用MH8822构成微电脑程控电风扇电路原理分析

　　电风扇程控控制的特点主要有以下几个方面：
　　
　　1)风速可调,一般为强、中、弱三档控制。
　　
　　2)仿自然风功能,自然风为三档风速间歇随机变化。
　　
　　3)睡眠风功能,采用间歇控制方式，以适合人体生理要求。
　　
　　4)定时功能，普通风和睡眠风均能进行定时控制。
　　
　　5)LED显示功能，一般显示当前的操作方式。
　　
　　6)设有手动轻触开关和遥控器。
　　
　　7)电路中设有过流保护元件，以防电风扇过流损坏。
　　

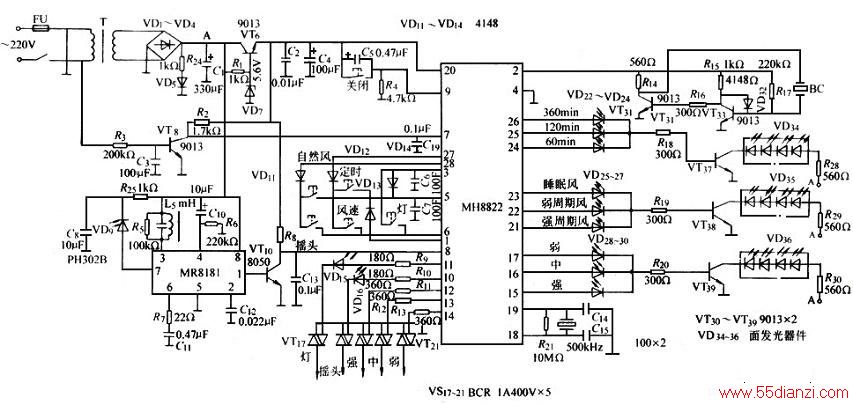

　　专为电风扇控制电路设计的电脑芯片种类繁多，下面仅以MH8822单片机为例做简单介绍。MH8822微电脑程控电风扇的电原理图如图所示。

　　(1)风量方式控制
　　
　　1)风速控制键:芯片MH8822的l2、13、14脚为高电平，分别使相应的晶闸管触发导通，这样便可得到可供选择的3种风速，按强风—中风—弱风顺序循环变换,并且指示相应档位的发光二极管LED发光。
　　
　　2)仿自然风控制键：从中断方式(即不仿自然风方式)起，按动—次则变换一种方式,按强周期—弱周期—睡眠周期的顺序循环变换，并且相应的LED发光,在强或弱周期自然风下运转时,如果按动仿自然风控制键，则变为低速运转。在睡眠周期自然风下运行时，如果按仿自然风键，则变为弱风速长期运行。

　　(2)定时控制
　　
　　当芯片MH8822的3脚与5脚间接有二极管VD14时，定时器选择时间为60、120、360min,3脚与5脚间不接VD14，定时器选择时间为60、120、240min；若VD14接至l脚与5脚,则定时器选择时间为30、60、120min。在电风扇运转状态下，重复按定时控制键,定时器按60min—120min—360min循环。
　　
　　(3)摇头电机控制
　　
　　当芯片MH8822的10脚输出高电平时,VD16导通，触发VS18导通,摇头电动机运转。

　　(4)蜂鸣器控制
　　
　　当芯片MH8822每接收一次有效指令，2脚输出高电平时，三极管VT31、VT33工作,经电阻R16的正反馈作用构成振荡，使压电片BC发声,当2脚输出低电平时无效。
　　
　　(5)显示电路
　　
　　当芯片相应端子输出高电平时，对应的发光二极管发光，显示电风扇当前的工作状态。
　　
　　(6)遥控控制
　　
　　遥控接收电路主要由MR8l81集成电路和红外线光敏二极管VD9组成,接收到的信号经放大后送入芯片MH8822的8脚，经芯片译码并执行操作。
