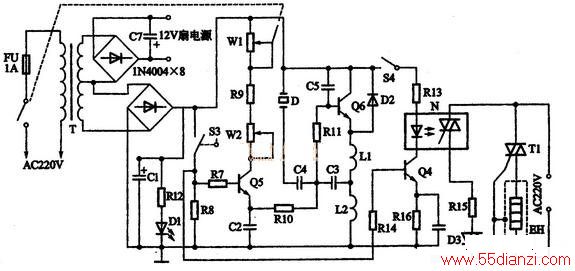

该电路由电源电路、喷雾电路和加热电路构成。
(1)电源电路
旋转电位器W1使它的触点接通，220V市电电压通过熔断器FU输入后，第一路通过双向晶闸管为加热器电路供电；第二路通过变压器T降压输出72V,12V两种交流电压。其中，72V交流电压经桥式整流器整流，C1滤波后产生72V左右直流电压，不仅为换能器D和振荡管Q6供电，而且通过R12限流使指示灯D1发光，表明电源电路已工作；12V交流电压经桥式整流堆整流，再经C7滤波后，为直流风扇电机供电。
(2)喷雾控制
当电位器W1的开关触点接通，并且容器内的水位正常时，C1两端的电压通过S3,R7使Q5导通，由Q5的e极输出的电压经R10,R11加到振荡管Q6的b极，使Q6在L1,L2,C3等组成的电感三点式振荡器起振，产生的脉冲电压使换能片D产生高频振动，最终将水盒内的水雾化，在风扇电机的配合下吹向室内，实现加湿的目的。
调节电位器W1可改变振荡管Q6的b极电流，也就可以改变振荡器输入信号的放大倍数，控制了换能器D的振荡幅度，实现加湿强弱的控制。
W2是可调电阻，用于设置最大雾量和整机功率的。
(3)加热电路
需要使用热雾加湿时，接通热雾／冷雾开关S4,C1两端电压通过R13为光电耦合器N内的发光管供电，发光管开始发光，使N内部的光敏管受光照后导通。光敏管导通后，它输出的电压通过R15限流，使双向触发二极管D3导通，为双向晶闸管T1的G极提供触发信号，使T1导通。T1导通后，为加热器EH供电，使其开始为水雾加热。
T1的导通程度还受EH的漏电流控制。EH属于PTC型加热器，当排气管排出的水雾量大时，EH的漏电流也会增大，为T1提供的触发电压增大，T1导通加强，为EH提供的工作电压增大，使EH的加热温度升高，从而使加热器喷出的水雾温度升高。反之，控制过程相反。
(4)无水保护
无水保护是由水位探头S3完成。加水后，水位开关S3接通，振荡器、加热器可以工作；若水位过低，S3断开，不仅使Q5截止，致使振荡器、换能器停止工作，而且使Q4截止，使加热器停止工作，避免了换能器、加热器等元件损坏，实现无水保护。
