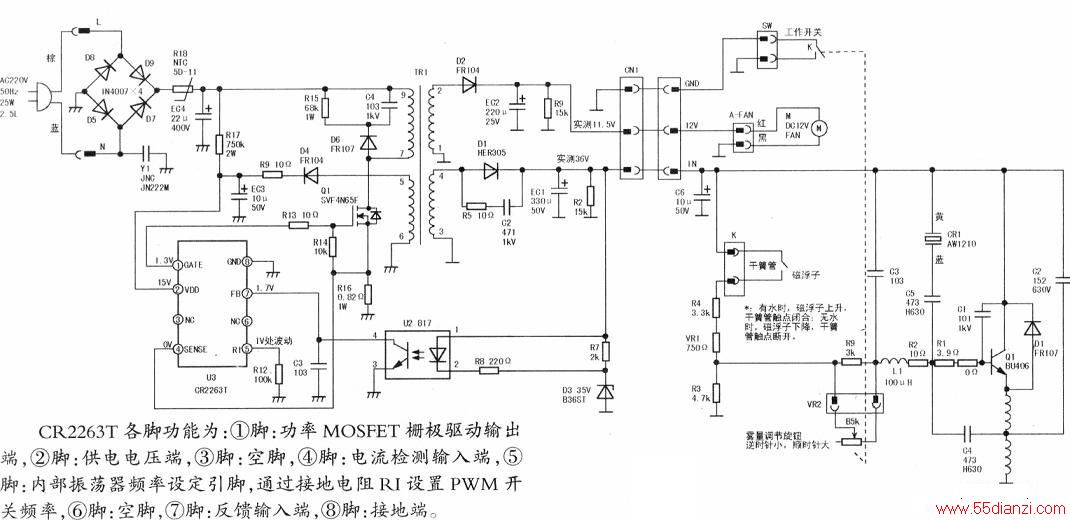

此加湿器实绘电路见下图。图中各处电压值均为有水状态下用500型万用表测得的。
此机由开关电源、水雾扩散、水位检测、雾量调节、水雾产生等电路组成。
电源驱动芯片U3 (CR2263T)、开关管Q1( SVF4N65F)、光耦U2( 817)、稳压管D3(B36ST)及变压器TR1等组成开关电源电路，产生12V、36V电源，分别为水雾扩散、水雾产生等电路供电。
CR2263T为电流模式PWM控制电路芯片，具有待机功耗低、PWM开关频率可调、低启动电流、欠压和过压、超载保护等诸多功能。
据图中CR2263T⑤脚所接电阻R12 (100kΩ)，得知此芯片工作频率为65kHz。通电后，市电经D5、D7～D9 (1N4007)、EC4( 22μF/400V)整流滤波后产生的300V直流电压，通过启动电阻R17( 750kΩ)加到U3的②脚，U3启动Q1开始工作，之后，U3②脚供电改由R9( 10Ω)、D4( FR104)、EC3( 10μF/50V)支路提供，开关电源输出的12V、36V电源，其稳压由U3⑦脚通过光耦U2及稳压管D3等来调节。水雾扩散由直流风扇M( DC12V)来完成，工作开关K接通后M便转动，将水雾吹向空中。水位检测由干簧管及塑料泡沫型磁浮子组成。有水时，装在泡沫塑料中的磁环上升，干簧管常开触点闭合，振荡管Q1(BU406)基极有偏压，电路起振，有水雾产生；无水时，磁浮子下降，干簧管常开触点断开，Q1基极无偏压，电路停止振荡，不产生水雾。
雾量调节由电位器VR2 (B5K)及分压电阻R4( 3.3kΩ)、VR1( 750Ω)、R3( 4.7kΩ)等组成。调节VR2，即改变了Q1基极偏置电流，改变Q1振荡管输入信号的放大量，从而使压电陶瓷换能器CRl( AW1210)输出的振荡幅度能在弱、强振荡状态之间变化，调节水雾量。
逆时针旋转VR2水雾量减小，顺时针旋转VR2水雾量增大。
水雾产生由Q1、CR1、电容C2( 152J/63()V)、C4( 473K/H630)等组成。CR1作为等效电感元件并接在Ql的基极、集电极之间，与Q1发射极的外接C2、C4．构成了典型的电容三点式振荡器。实测此机振荡频率约为1.67MHz。此频率下换能器发生了压电谐振，产生高频机械振动，从而将水雾化成超微粒子。
此外，Ql周围的电感L1(100μH）的作用是减小偏置电路对反馈电压的影响；串在发射极电路的小电感L2（共三圈）用于产生微小的交流负反馈，以利于振荡的稳定；L3为高频扼流圈，作用是增大发射极交流阻抗并为直流提供通路；R1( 3.9Ω)和C1( 101/1kV)防止寄生振荡；D1( FR107)的作用是保护Q1，防止被击穿。
