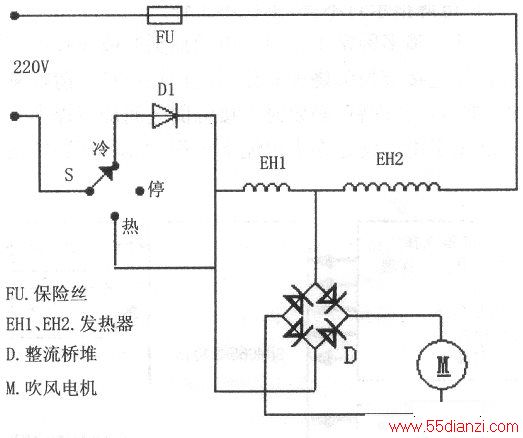

飞利浦电吹风电路如下图所示,当电吹风开到热风状态时,220V交流电经保险丝和温控器加在发热器EH1、EH2两端,其中EH1两端取得大约12V交流电,经二极管整流后,加在直流永磁电机M上,电机旋转吸入冷风,冷风经过EH2后,把EH2发热器的热量经过出风口吹出。
当开关拨到冷风档时,220V交流电经二极管VD半波整流后,得到110V右左电压加在EH1、EH2两端,此时EH1两端获得约7V左右交流电经二极管整流后,加在电机两端。EH2两端电压只有正常值一半左右,功率也降为一半左右,所以吹出的风较冷。
