用0/12V切换器控制模拟卫星接收机交流电源

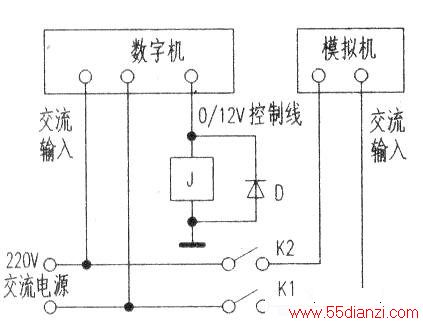

　　目前卫星电视节目大多数都以数字方式传送。但有些卫星上仍有一些精彩的模拟节目，如亚太1A上的山东、四川、贵州卫视，亚洲3S上的卫视体育台、华娱台、东风卫视等，不妨把闲置的模拟机和数字机组合起来，既可接收数字节目又可接收模拟节目。电路连接方法如下图所示。通过设置数字机“0/12V输出”选项，当收视数字节目时，由继电器切断模拟机交流电源，相当方便。
