一款实用的彩电专用遥控接线盒

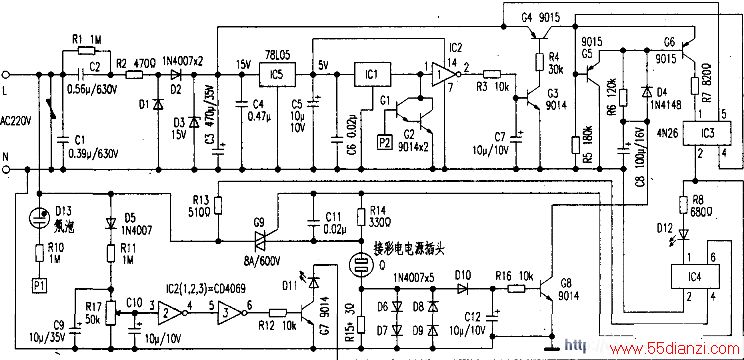

　　目前市售的遥控彩电，每次收看时必须手动开通电源开关，看完电视如不想让其待机，大多数型号的彩电还必须手控关断电源开关，尤其是在晚上人们有躺在床上看电视的习惯，起床很是麻烦。本文介绍的实用型“彩电专用”红外线遥控接线盒就能很好地解决上述问题，电路如附图所示。

　　一、功能特点
    1.方便使用彩电时可直接用遥控器开机。

　　2.安全当市电超过270V时红色指示灯亮（附图中D11），同时电路自动关断电源保护彩电不受过压（尤其是线电压）损坏。

　　3.质优灵敏度高、微功耗、工作可靠无噪声，使用方便寿命长等。

　　二。工作原理
    1.遥控（手控）开机按下彩电电源开关（在常通状态），当红外线接收头ICl接收到遥控器的开机信号（按遥控器上任意键时。输出低电平）或用手触摸金属片P2时，集成块IC2—1输入端①脚电压低于阈值电平，其输出端②脚为高电平，三极管G3、G4相继导通。由于电容C8上电压<lV，15V电压就通过三极管G6发射极、基极，电阻R6向C8充电，形成基极电流，三极管G6导通。15V电压又通过G6发射极、集电极使光耦IC3、IC4、绿色发光二极管D12导通。光耦IC4导通触发双向可控硅G9导通，插座Q得电。当彩电开启后，其工作电流较大，此电流在电阻R15上的压降经整流滤波，使三极管G8导通，其集电极、发射极短接电容C8，维持三极管G6导通，彩电正常工作。

　　2.遥控全关机当彩电遥控接线盒接收到遥控器的关机信号，关断了直流主电压时彩电处在待机状态。其工作电流较小。此电流在电阻R15上的压降不足使三极管G8导通而截止，其集电极、发射极开路。

　　三极管C,6的基极电流经R6向C8充电后经一定时间后（充电电流很小），三极管G6关断，光耦IC3、IC4及.D12也同时关断。双向可控硅G9失去触发电流也关断，插座Q失电，彩电停止工作。电容C8上的电压经二极管I）4、三极管G5、电阻R5放电。

　　3.交流过压保护当市电电压≥270V，经二极管D5整流、电阻Rll、电位器R17分压、电容C9、C10滤波，在R17滑动点电压>集成块IC2-2的输入端③脚阈值电平时，IC2—3输出端⑥脚输出高电平，三极管G7导通，红色发光二极管D11亮，同时旁路了电阻R8、D12和光耦IC4的输入端，使光耦IC4关断、双向可控硅G9也关断，插座Q失电，彩电停止工作。调节R17可改变交流电压保护值。
