必须注意，在变频器的输出端不允许接入电容器，以免在逆变管导通(或关断)瞬间，产生峰值很大的充电(或放电)电流，损坏逆变管[3]。
4.4 隔离

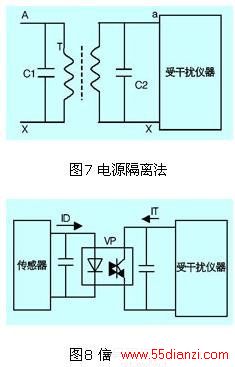

变频器输入侧的谐波电流常常从电流侧进入各种仪器，成为许多仪器的干扰源。针对此情况，应在受干扰仪器的电源侧采取有效的隔离。方法有电源隔离法和信号隔离法[4]，如图7和图8所示。
图7中接入隔离变压器，隔离变压器的特点是一、二次绕组的匝数相等，但一、二次侧之间应由金属薄膜进行良好的隔离。一、二次电路中都可接入电容器，如图7中的c1、c2。
图8中在信号侧接入光电耦合器进行隔离，适用于一些传感器传输线路较长，并采用电流信号的场合。需注意的是：所用光电耦合器应是传输比为1的线性光耦合器；光电耦合器两侧的电容器对传输信号应无衰减作用，即为直流信号时电容量可大些，脉冲信号时则应根据脉冲频率的大小适当选择。
4.5 接地
实践证明，接地往往是抑制噪声和防止干扰的重要手段。良好的接地方式可在很大程度上抑制内部噪声的耦合，防止外部干扰的侵入，提高系统的抗干扰能力。变频器本身有专用接地端子pe端，从安全和降低噪声的需要出发，必须接地。这里须提醒大家的是：
(1) 不能将地线接在电器设备的外壳上，也不能接在零线上；
(2) 可用较粗的短线一端接到接地端子pe端，另一端与接地极相连，接地电阻取值<100ω，接地线长度在20m以内；
(3) 注意选择合理接地方式。变频器的接地方式有单点接地、多点接地及混合接地等几种形式，要根据具体情况采用，要注意不要因为接地不良而对设备产生干扰。
●单点接地
单点接地指在一个电路或装置中，只有一个物理点定义为接地点，在低频下的性能好；
●多点接地
多点接地是指装置中的各个接地点都直接接到距它最近的接地点，在高频下的性能好；
●混合接地
混合接地是根据信号频率和接地线长度，系统采用单点接地和多点接地共用的方式。
以上诸种抗干扰措施，可根据系统的抗干扰要求来合理选择使用。若系统中含控制单元如微机等，还须在软件上采取抗干扰措施。
5 结束语
本文通过分析变频调速系统中存在的干扰源，提出了通过设计设置抗干扰环节、注意安装工艺等实际方法，克服和抑制各种干扰。随着变频器抗干扰技术的发展和工业现场和社会环境对变频器的要求不断提高，变频器的干扰和抗干扰问题有望通过变频器本身的功能和补偿来解决，“绿色”变频器一定会面世。
