1、ZX7-315逆变焊机的主电路整流电路和控制电源电路
〔整流主电路、电容预充电控制电路〕3相电源经电源开关（空气断路器）QF1引入，输入由3块桥式整流模块组成的3相桥式整流电路中。继电器KA1和两只功率电阻形为电容预充电电路，设备上电瞬间，继电器KA1常开触点处于断开状态，整流电压经两只并联功率电阻为滤波电容充电，使主电路A、B端直流电压逐渐上升，至一定值时，控制电源电路开始起振工作，继电器KA1得到吸合，短接充电电阻，滤波电容两端形成约530V的直流电压，由A、B端子供后级逆变电路。由于电容器具有端电压不能突变的特性，上电瞬间形同“短路”，会形成极大的浪涌充电电流，易损坏整流模块和引起电源开关跳闸。增加预充电电路，可解决这个问题。
电流互感器TA1串接于直流输出回路中，将整流电流检测信号，送入后级过流保护电路，实施过流停机保护。

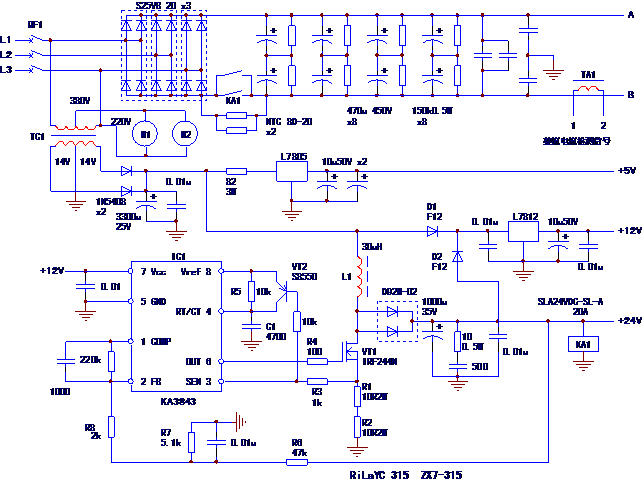

图1 ZX7-315逆变焊机的主电路整流电路和控制电源电路
〔控制电源电路〕电源变压器TC1的一次绕组输入380V工作电源，经自耦绕组取出AC220V，供散热风机M1、M2，用于对逆变电源的场效应晶体管和输出整流电路进行强制风冷，以增强散热效果。TC1的双14V二次绕组，输入
