微小位移伺服控制过程速度曲线图

微小位移伺服控制过程速度曲线图

点击数:7974 次   录入时间:03-04 11:37:01   整理:http://www.55dianzi.com   伺服系统

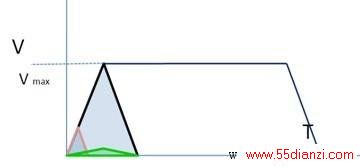

系统最大速度为Vmax=1000mm/s,加减速时间为100ms, 即加速度为a=10m/(s*s),当位移大于64mm时,即有梯形V-T曲线,而当行程小于64mm时,即会是绿色曲线而我想要在小行程时的是粉色的曲线,即保持加速度不变,即需要改变加减速时间,当行程足够小时,如1mm,加减速时间即为10ms,若是0.01mm时,即加减速时间即为1ms,不知我这样做会不会引起什么不良的后果?前几天坏了个驱动器,不知是不是这样改动的后果?

  前几天坏了个驱动器,不知是不是这样改动的后果?


1、行程小的时候,最大的问题是,电机启动时的频率设置问题;

2、如果驱动器启动频率、电压设置的大,电机启动瞬间电流大!

3、所以微行程采用绿色速度曲线,即驱动器是在低频率、低电压,电机是在低速度下运行;

4、实际上我们画的速度曲线图,不是实际运行速度曲线图,实际运行曲线图是S曲线形,这样微距离运行,只能是绿色曲线的情况,而不能是粉色曲线的样子!

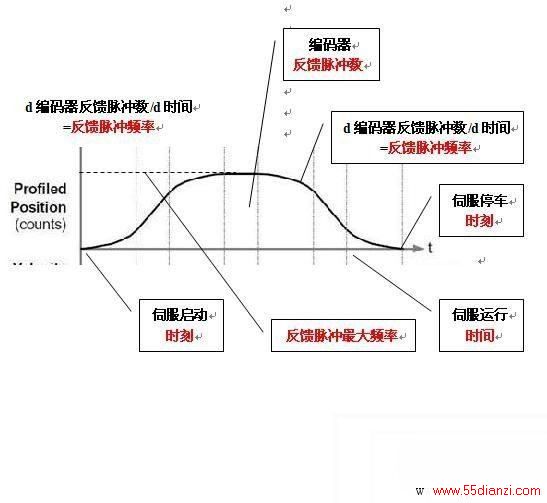

5、这才是正确的S形速度曲线图,这样在微距离时,加、减速度是在S形控制范围内,是安全的。

6、如果你要在微距离控制时,设置加、减速度,离开S形控制的范围,电机过流时间短不会烧,驱动器短时过流会烧坏!
