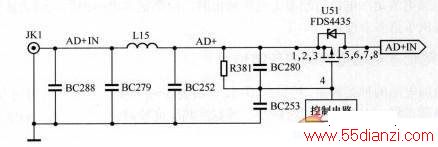

ACER R30适配器供电电路如下图所示。
交流电源适配器输出的直流电送到2芯插座JK1，经滤波电感L15输出AD+电源，供待机电路和开机电路等，P沟道场效应管U51(FDS4435)的导通受开机电路的控制。在待机状态下，由于R381给U51(FDS4435)的第4脚提供一个高电平，因此保持截至状态。当开机电路输出一个低电平时，U51导通，给系统单元电路、CPU核心供电电路和电池充电电路等提供电源。BC288、BC279、BC252和BC253为滤波电容。
电路中的滤波电感L15和U51(FDS4435)损坏，将造成使用适配器供电不能开机。
