创维彩电6M35机芯 6D35机芯 6M50机芯信号流程

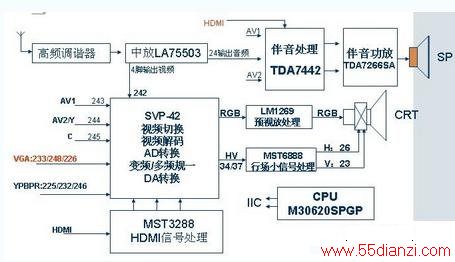

　　此系列机芯信号流程框如图：

　　1、TV图像信号流程：
　　
　　高频电视信号→TUNNER1（接收）→Q201、SA202（预中放）→IC201/LA75503（中放）→Q220（射随）→UM42/SVP-EX（信号选择、A/D变换、彩色解码、视频数字处理、D/A变换）→UM52/LM1269（预视放）→QM9～11（缓冲放大）→IC901/LM2429（末级视放）→显像管（呈现图像）。
　　
　　2、外接视频信号流程：
　　
　　AV1/AV2/S-Y&S-CIN→UM42（信号选择、A/D变换），即进入图像通道；
　　
　　3、HD/DVD信号流程：
　　
　　Y/G1、Pb/B1、Pr/R1→UM42（信号选择、A/D变换），即进入图像通道；
　　
　　4、VGA信号流程；
　　
　　RGB：R、G、B→UM42（信号选择、A/D变换），即进入图像通道；
　　
　　5、SYNC（同步信号）：
　　
　　HS、VS→UM54/74LVC14（缓冲放大）→UM42（同步），即进入同步识别和处理电路；
　　
　　5、HDMI信号流程；
　　
　　HDMI数据信号→UM50/MST3383（HDMI解码）→UM42（数字处理），即进入图像/伴音通道；
　　
　　6、TV伴音信号流程：
　　
　　高频电视信号→TUNNER1（接收）→Q201、SA201（预中放）→IC201（中放）→IC701/TDA7442（音频信号切换）→UT01/NJM2192（TruBass处理）→IC601/TDA7266SA（功放）→扬声器（发出声音）；
　　
　　7、AV1/AV2/HDMI音频信号流程：
　　
　　AV1/AV2/VGA/DVD/DTV音频信号→IC701（音频信号切换），即进入伴音通道；
　　
　　8、HDMI数据信号：
　　
　　→UM50（HDMI解码）→UM51（D/A变换）→IC701（音频信号切换），即进入伴音通道；
　　
　　9、AV音视频输出信号流程
　　
　　UM42的视频信号→QM13（缓冲放大），即可输出视频信号到外接影视设备；
　　
　　IC701的音频信号→Q701/Q702（缓冲放大），即可输出音频信号到外接影视设备。
