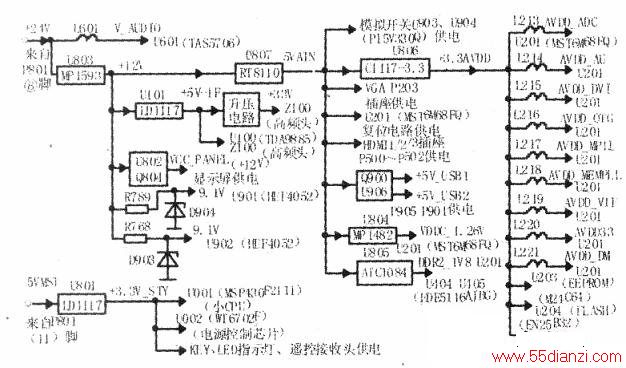

该机芯电源供电流程方框图如下图所示。由图可看出，开关电源经插座P801送来+24V和5VMST待机电压。其中+24V电压一路经L601滤波后直接给音频功放U601(TAS5706)供电；另一路经DC/DC变换块U803(MP1593DN)转换为+12V电压。此电压被分为五路：第一路经R768限流、D903稳压后得到+9.1V电压，为模拟电子开关U902(HEF4052)供电；第二路经R789限流、D904稳压后也得到+9.1V电压，为模拟电子开关U901(HEF4052)供电；第三路经由U802、Q804构成的开关电路控制后，作为VCC_PANEL电压为显示屏供电；第四路经U101变换成+5V_IF电压后，一是作为中放块U100(TDA9885T)电源，二是作为高频头VCC电源，三是经升压电路变为+33V，作为高频头的调谐电压；第五路经U807变换后，获得5VAIN电压。该电压被分为八路：第一路经U805变换成DDR2_1V8电压，为主控芯片U201(MST6M68FQ)、DDR存储器U405(EDE5116A-JBG)供电；第二路经U804变换成VDDC_1.26V电压，作为U201内核电源；第三路经由Q900、U906组成的开关电路控制后作为USB1、USB2插口+5V电源；第四路直接作为HDMIl~HDMI3插座(P500—P502)+5V电源；第五路直接为主控芯片U201第60脚及U201的复位电路供电：第六路为VGA输入插座P203供电；第七路直接为模拟开关U903、U904(PI5V330Q)供电；第八路经U806变为+3.3AVDD电压。该电压被分为十二路：其中有九路分别经L213—L221给主控芯片U201相关引脚分别供电；第十路直接给E2PROM存储器U203(M24C64)供电；第十一路直接给FLASH存储器U204(EN25832)供电；第十二路为功放块U601小信号处理电路提供+3.3V电源。插座P801送来的SVMST电压，经U801降为+3.3V_STY待机电压。该电压被分为三路：第一路为小CPUUO01(MSP430F2111)供电：第二路为电源输出及LED点亮控制lCU002(WT6702F)供电；第三路为KEY（按键电路）、LED灯、遥控接收头等附属电路供电。
