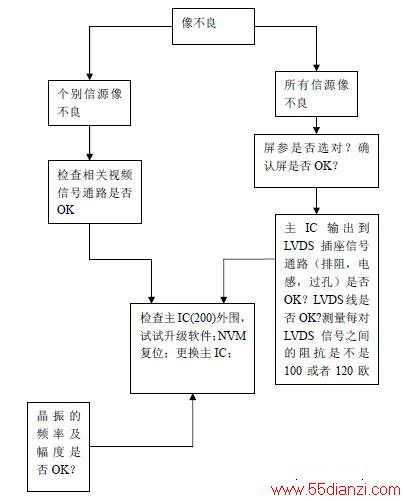

TV、AV1、等单个信源的像不良维修方法：首先目测相关各通道电路的元件有没有明显的短路、虚焊现象，针对比较隐蔽的故障原因，就需要利用排除的方法进行处理。因U200的集成性很强，所有的视频信号均通过U200 处理后再输出给后端，所以各种信源的像不良故障都可能是由于主IC 工作异常引起，因此需要判断问题是由U200工作异常引起还是由于前端电路引起的。方法:可以将好机的输入到主IC的TV AV信号接到坏机的主IC上，坏机输入到主IC的TV AV信号输入到好机的主IC上，对接后如果故障跟着互换，说明故障是发生在U200的前端，如果故障没有互换，说明故障发生在U200或其外围电路上。 高清、VGA、HDMI 像不良？检查各通道的视频信号是否正常且是否准确传HDMI选择开关是否工作正常，HDCPKEY和HDCP EDID能否检测通过。像扭曲：检查AGC 设置。杂波大：查看IF 通道及video 通道是否异常。

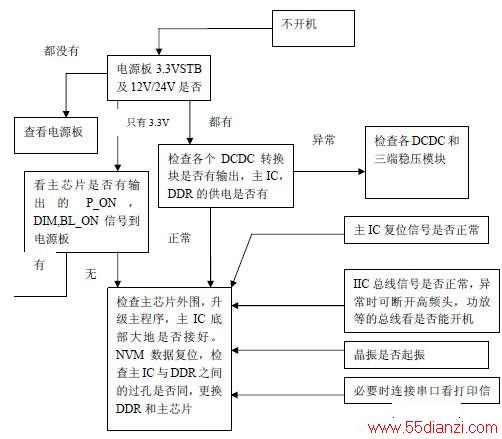

引起不开机的原因非常非常多，首先要排除各个板（电源板，主板，按键板，屏等）锁定在某个板上才能对症下药。主要有以下几种原因：供电异常，主程序异常，NVM数据异常，主IC与DDR坏等等。
