蓝牙、无线鼠标、摄像头及WIFI都使用USB协议进行传输，所以这些传输口都与HUB相连，由HUB进行分时复用。P1005的⑤～⑧脚预留可扩展至无线MIC，USB_DM2/USB_DP2作为P1004摄像头接人使用。
3．高速传输端口USB3.0
USB3.0必须加控制电路，而且默认为OFF。U201的导通和关闭都是由主IC的I/O口进行控制，USB_PW_ON信号置高，USB_5V有电压输出；USB_PW_ON信号置低，USB_5V没有电压输出。当芯片不能对USB_PW_ON脚进行正确控制的时候，会影响USB3.0的供电。目前USB3.0还不支持强制升级，带来的问题是MS901主板如果要强制升级需要外接小板，原因是USB3,0的驱动会做得比较复杂，导致Mboot文件变大。
4．MHL识别技术
MHL (MohileHigh -DefinitionLink)移动终端高清影音标准接口。
传统的HDMI(Type A)具有19个管脚，其中12个管脚主要是用来传输视频和音频信号，这12个管脚又分成4个通道来传输音频和视频．称之为最小化传输差分信号TMDS．还有3个管脚是专门用来控制的。为了传输RGB数据，MHL把标准的HDMI连接中的3个最小化传输差分信号信道缩减成1个，速度却是传统HDMI的3倍。能够在便携式设备上实现平均功耗只有60mW、速度达到2.2Gbs的连接。
5．S119687对MHL功能的电路连接要求
当外接HDMI信号时，+5V从接口进入到SIL9687相应的RnPWR5V脚，然后从CBUS_HPDn输出响应信号到相应HDMI端口的19脚（HP_DET脚）。HP_DET作为外接设备热拔插脚，置商会通知源端可以接收带有接收端设备各种信息的EDID (Enhanced ExtendedDisplay Identification Data)数据，此时源端开始通过DDC (Display DataChannel)接收E-EDID信息。至此，源端和接收端之间的初始化完毕，并在二者之间建立了一条数据通道，设备是否能够自动跳转到HDMI发送，接收状态则需要由设备本身的软件来进行控制，“热插拔”只能够起到建立物理连接的作用。
MHL模式下，HDMI_18脚是没有+5V输入的，接入的MHL连接线在HDMI__15脚及②脚间接入33kΩ电阻，上拉CD_sence脚，Sourse端通过CD_sense的下拉300kΩ电阻检测到Sink设备的插入，CD_sense同时连接Power Switch的使能脚，高电平会使供电打开，然后Sourse会通过Sink设备的19脚C-BUS读取Sink设备的EDID信息以确认合适的分辨率输出。Si19687的各组差分信号输入都可以作为MHL信号输入使用。MS901K只有HDMI2才支持MHL输入。
6. 6M40工作原理
MS901K机芯倍频lC使用的是6M40，该芯片是双核RISC处理器（RISC=Reduced Instruction Set Computing，精简指令集），支持3D_UR同步信号的相位、极性、持续时间的编程；支持最大8路PWM信号输出，供扫描式背光控制使用；最大支持5组LVDS信号输入（5对信号+1对CLOCK）；支持10对VB1信号输入；支持8组LVDS信号输出(5对信号+1对CLOCK)；最大支持16组VB1输出(F8组，B8)。目前以上两组输出会兼容，输出8组（6对信号+1对CLOCK）Mlvds信号。6M40最高支持16通道3GHz V-BY-ONE信号输出-4K2K@120Hz。
输入信号格式、OSD菜单和信号是分开的，6M40部分DDR通讯异常会导致有图像，半边无OSD菜单的故障现象。

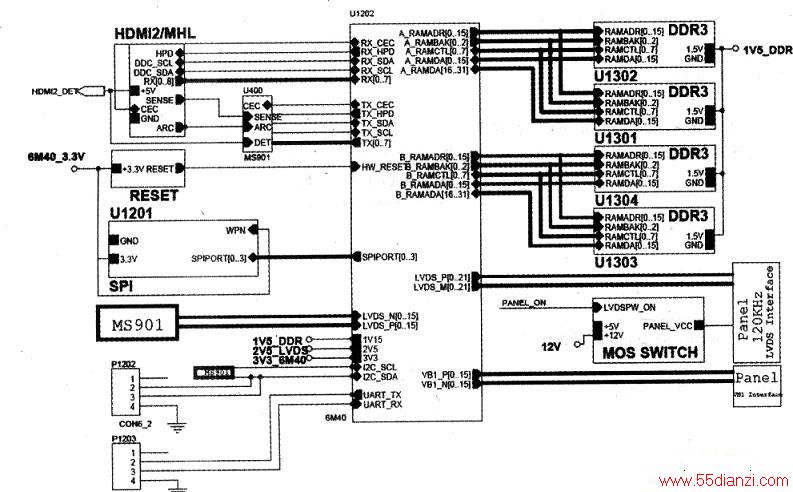

当检测到HDM12_PIN(18)有5V输入时，信号经选择lC U403切换后由HDMI进入U403后输出到6M40，6M40识别后再将普通信号输出到MS901K主IC,处理后通过板内150MHz的高速LVDS传输到6M40处理显示，而4K2K信号则由6M40自行处理后输出，无需返回MS901K主板。当检测不到5V输入，不识别为HDMI，因为Sense与MHL_EN、MHL_DET(MS901K中为U403_cd_sense)相连，Sense为高电平时，同时触发MHL模式，另外启动U301（RT9711）保护lC提供5V供电。ARC为低压差分同轴音频输出端口。下图是HDMI信号处理流程图。
7. 4K2K技术
1)4K2K屏定义
4K属于新一代超高清清晰度电视(UHDTV)标准，标准分辨率为3840x2160，是1080p的4倍。
2)4K分辨率显示的优点
FHD高清电视是207万像素的画面，在4K影院里，能看到885万像素的高清晰画面。
4K分辨率的细腻度为1080p的4倍以上，视觉效果更加震撼。4K有效解决裸眼3D画面分辨率折半问题。
3)L55V8500上V-By-One信号的使用
L55V8500使用的是华星MT5461D01-1，使用VB1输入，主板输出口使用了8对VB1信号、LOCKN、HTPDN信号，还有3D_EN、LR_SYNC、CLASSES_SYNC，支持满足60Hd4K2K信号，同时预留2个端口16对VBI信号，支持后续120Hz/4K2K信号输出。
4)VBI的信号处理流程信号
一般经过压缩、加扰、编码、并串转换成串行传输，接收到信号后再进行串并转换、译码、解扰，解压。
VB1信号传输中会用到2个控制脚：一个是热拔插脚HTPDN； -个是时钟锁定脚LOCKN。两者都通过上拉电阻拉高电平，持续为高电平时，传送端外围没有接入接收设备或者处于未激活状态。接收端接人工作后．HTPDN置低，开始进行CDR training (CDR=clock datarecovery，时钟数据恢复)，传送端启动并锁定时钟频率，接受端完成时钟恢复后，将LOCKN置低，开始ALN training。位同步和像素同步参考的是植入到数据中的BS、BE字符，完成后才开始可用数据的传输。
发送端改变时钟频率或者中断传输，接收端丢失时钟，都会将LOCKN置高，重新开始CDR training。
8．EMMC存储器的大小
EMMC是一个存储器，主要存储主程序用。EMMC抄写时一定要注意抄写器的设置，焊接回流时要注意炉温曲线的控制，务必要和EMMC厂家确认，如果没有按照厂家的要求，EMMC内部的数据和使用寿命会受到影响。
