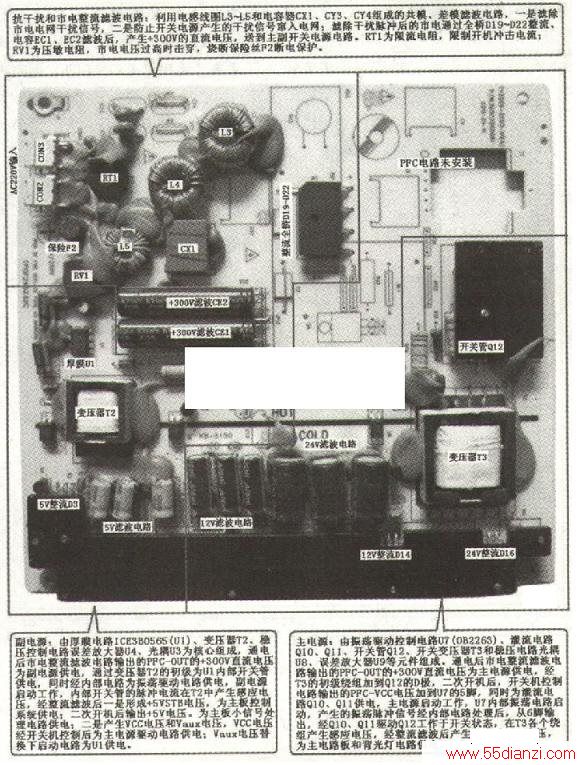

TV3205-ZC02-01A电源板由两部分组成:一是由厚膜电路ICE3B0565(U1)、变压器T2为核心组成的副电源,通电后,副电源首先工作,产生5VSB电压,为主板控制系统供电,同时5VSB电压经开/关机电路Q1控制后输出5V电压,为主板小信号电路供电;二是由驱动电路OB2263 (U7)、灌流电路Q10、Q11和MOSFET开关管Q12、变压器T3为核心组成的主电源,遥控开机后启动工作,产生24V电压。为背光灯板供电;产生12V电压,为主板伴音功放等负载电路供电。
开/关机控制采用控制主电源驱动电路OB2263的PFC-VCC供电和控制副电源5V电压输出的方式。
