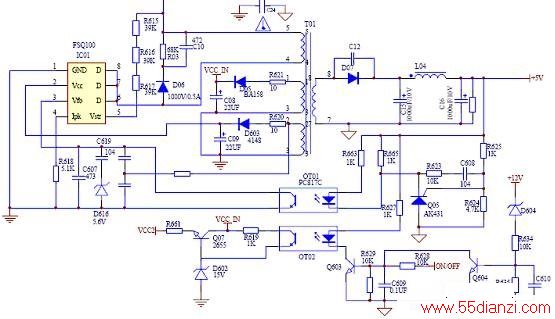

从EMI电路整流滤波进来的330V电压送到副电源电路，一路经R615、R616、R617送到IC01的5脚做启动电压使用，一路直接送到T01的5-4绕组后进入IC01的6、7、8脚，电源开始起振，2-3绕组感应到电动势经D603整流后送到IC01的2脚以维持IC持续振荡。次级8-7绕组感应电动势经D07整理后输出+5V电压做为主板的待机供电，同时1-3绕组经D05整理输出VCC-IN做为主电源的供电。Q05、OT01组成+5V稳压取样电路，误差信号反馈回IC01的3脚。Q603、OT02、Q07组成待机控制电路，控制PFC和主电源的供电；Q604和D604等组成+12V电源的过压保护电路，保护时将直接切断主电源及PFC电路的启动供电。

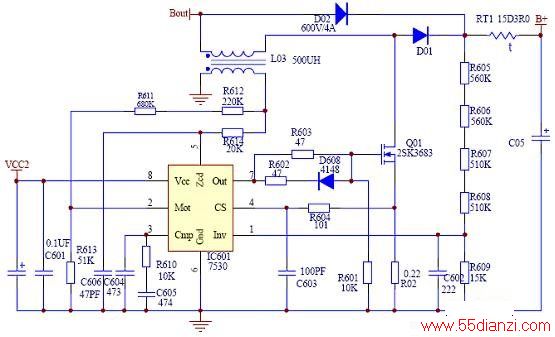

2.PFC电路
当主板送出开机信号后，副电源送出VCC2电压，此电压加到IC601的8脚，IC601开始工作从7脚输出驱动信号去驱动Q01工作，同时，+330V的电源经L03加到Q01的漏极，Q01斩波电路开始工作，上面流过脉动的电流，L03上面也流过脉动的电流，L03线圈感应到电动势，次电动势经D01整流然后与+330V叠加后送出+380V的PFC电压。其中，R605、R606、R607、R608、R609组成了+380V输出电压取样电路，取样信号反馈回IC601的1脚实现稳压控制；R02是QO1的过流检测电阻，过流检测信号反馈回IC601的4脚；L03、R614组成了零电流检测电路，用以调节驱动信号的占空比。

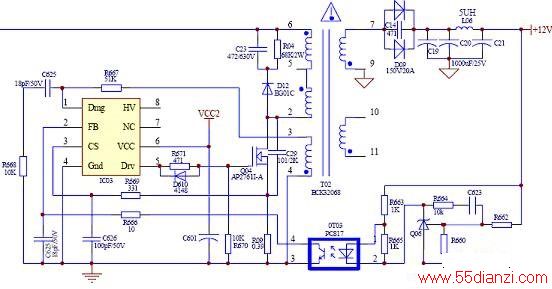

3.主电源电路
当主板送出开机信号后，副电源送出VCC2电压，此电压送到IC03的6脚，IC03开始工作，从5脚输出信号去驱动Q04，同时+330V也经过T02的绕组加到Q04的漏极，Q04开始工作，6-2绕组上面流过脉动电流，T02的各绕组上面感应到感应电动势，经整流滤波后从次级输出。3-4绕组上面的电压送回IC03的1脚，此信号做磁饱和检测；次级输出的+12V经Q06及OT03组成的稳压电路稳压后把误差信号反馈回IC03的2脚；过流检测电阻R09上面的检测信号反馈回IC03的3脚。

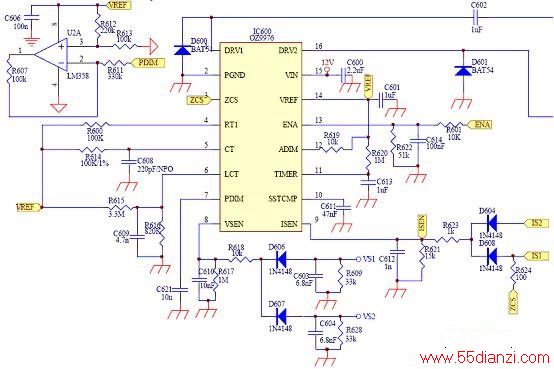

4.背光电路
当主电源工作输出+12V供电到15脚后，从主板送出ENA使能信号控制OZ9976的启动，OZ9976启动后从1、16脚输出驱动信号经T04、U6去驱动Q02、Q03、T03工作产生高压点亮灯管。IS1、IS2信号是灯管电流检测信号，此信号反馈回IC600的9脚做过流保护检测信号；VS1、VS2信号是过压保护信号，反馈回IC600的8脚。
