1.8x8 LED点阵的结构原理
下图为内部结构，1’一8’为每一行的阴极．1～8为每一列的阳极，只有1’为低电位．1为高电位，左上角的LED才发光，要想让左边的一列都发光，1’~8’必须为低电位，1为高电位．其它类推。当然，Proteus软件中给的是仿真元件，没标引脚名称，也不知道内部结构．所以还要进行下一步的工作。
2．确定LED点阵的显示信号端（数据码端)和扫描端
打开Ptoteus软件，输入一个LED点阵元件名称：MATRlx-8x8-GREEN（绿色），所属类为OptoeleCTRon-1CS．位于DISPLAY库。自然放置于工作面板区，然后放置电源和接地符号，并连接好，然后作仿真试验，搡作步骤从略。

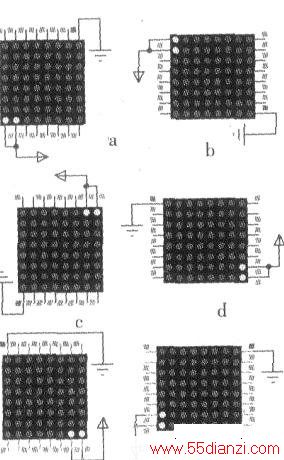

下图a的LED点阵已经发光了（如果电源极性连接不正确是不会发光的），对于下图a不要以为下部连接高电平，上部连接低电平仿真就一定成功，错了，肯定不会成功。如果把下图E顺时针旋转9c度，得到下图b，下图b再顺时针旋转90度得到下图e，下图e再顺时针旋转90度得到下图d，下图d再顺时针旋转90度又变成下图a了，细心的读者会发现，这四个仿真图尽管都有两个点发光，但是仿真时的电平指示却有着明显的不同，下图a和下图b接电源一侧的电平指示是7个，而下图e和下图d接电源一侧的电平指示是8个，并且不是按引脚顺序均匀排列的，中间有间隔，这就告诉了我们这一侧接显示信号端，高电平有效，而另外一侧只能接扫描端，低电平有效，所以能用于仿真的只有下图e和下图d。
如果把下图a～下图d任意一个经×一镜像或Y-镜像后得到的可供使用的点阵只有下图e和下图f，细心的读者会发现下图e是下图e经x-镜像得到的，下图f是下图d经Y-镜像得到的。
结论：能用于仿真的LED点阵显示屏，发光时有一侧的引脚必须出现8个不均匀排列的电平指示方框，并且这一端只能接显示信号，另一端则只能接扫描信号。只有下图c—下图f四种形式。下图c上端是显示信号端．接数据码（高电平效），自左向右加载，扫描电平为低电平，扫描顺序自左向右，显示效果是自上向下。
下图d右端是显示信号端，接数据码（高电平有效），自上向下加载，扫描电平为低电平，扫描顺序自上向下，显示效果是自右向左，把扫描顺序改为自下向上，显示效果变为自左向右。对于下图e和下图f与前两种没有本质的区别，不推荐使用。
3.LED点阵驱动元件的处理制作
LED点阵电路，行或列的驱动都必须要有外围元件，不能用单片机直接驱动。若采用分立元件，不改变电平极性可以采用NPN管接成射极输出器的的形式，也可以采用PNP管（发射极输出，集电极接地，缺点是只能用于驱动电平是低电平的场合），若改变极性可采用NPN管（发射极接地）或PNP管（发射极接电源）接成共发射极的形式。如果采用集成电路，需用倒相的话，ULN2803A是不错的选择，需注意的是该电路是集电极开路输出；不需用倒相可采用74LS245．这两种集成电路都可以驱动8路负载。在仿真时若不改变电平的极性，可以省去相关的驱动元件，用单片机P口直接驱动；若需改变电平的极性，采用分立元件电路又复杂，可以采用74LS240（双4路3态反相缓冲器．1脚要接地）。
4. 8x8 LED点阵仿真实例

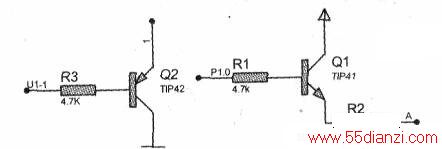

上图是4个8x8的LED点阵一次显示四个16进制数的电路，取右图复制拼接可以得到上图的LED点阵，每个LED点阵上端接显示信号，自左而右都按A—H排列，下端接扫描信号，扫描顺序是自左向右，从1—32，共32列，实际电路Pl口输出的显示信号是有NPN管驱动的，P2口输出的扫描信号经74154译码后再经PNP管驱动的，电路见下图，此处Ql、Q2不改变电位的极性，所以仿真时可以省略40只三极管，仿真照样可以成功。另外要使仿真界面清晰，要多采用网络标号标注，少采用直接连线。

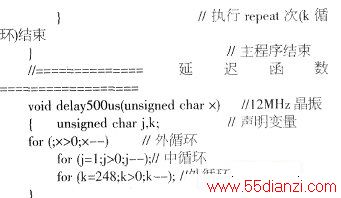

附1:-次显示4个16进制数的8x8 LED点矩阵实验C程序
