如何给大中型电动机配置软启动器

如何给大中型电动机配置软启动器

点击数:7176 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   工艺技术

3 ) 监视、报警功能

实时监视系统的运行工况,在控制盘上有主回路电流、电压指示及显示系统运行状态,当系统出现故障时,控制盘上有详细的故障报警显示,同时向中控室发报警信号。

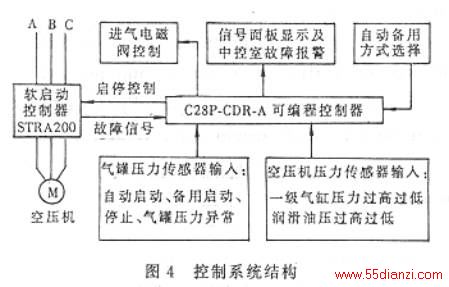

1 . 3 . 3 系统工作原理

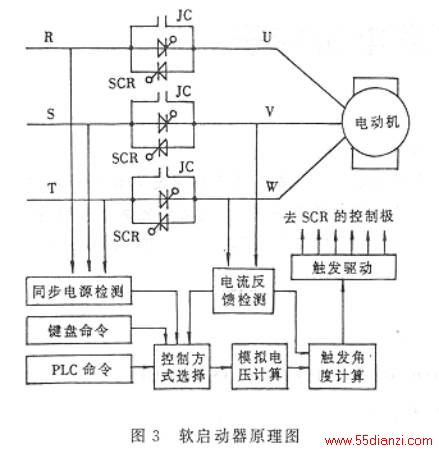

当气罐气压降至空压机启动值时,可编程控制器向软启动器发出启动命令,软启动器通过可控硅控制电动机的启动电压和电流,使空压机系统平滑启动到空载。当电压达到额定值时,接触器吸合,可控硅短路,三相电源直接加在电动机上,软启动器启动完成,并向可编程控制器发启动完成信号。可编程控制器经过 9 s 的延时,投进气电磁阀,空压机带载运行,向气罐打气;当气罐气压达停机值时,可编程控制器切进气电磁阀,使空压机系统进入空载状态, 2 s 后向软启动器发停机令,在软启动器的控制下,电动机逐渐减速至完全停机。

2 运行效果及改进建议

新控制系统 3 年的运行情况表明,其可靠性、功能和性能与原控制系统相比都有显著的改善和提高。主要体现在以下几点:

1 )在结构上采用软启动器作为控制输出执行元件,控制逻辑用可编程控制器实现,使得系统结构简单明了,提高了控制系统的可靠性,也便于维护。

2 )软启动器的限流启动方式,将启动电流控制在安全范围内,改善了原控制系统因启动电流较大冲击厂用电而影响其它设备正常运行的状况。

3 )启动过程采用双向可控硅,启动过程完成后,接触器短接可控硅的控制方式,既避免了用接触器直接控制电机接点易拉弧、粘连、烧坏等故障的发生,也节约了能源。

4 )软启动、软停车方式,减少机械应力,保护设备,延长其使用寿命。

5 )保护功能涉及空压机系统各不良运行工况,有利于提高设备健康水平。

6 )控制盘上的显示功能,便于在现场全面了解设备运行情况。

7 )数字化参数设定及显示功能直观、方便、省时。

软启动器的抗干扰能力,是影响其可靠性的一个重要指标,在软启动器运行的 3 年中,曾发生装置加电瞬间误启动的现象,为此,针对目前该软启动器存在的问题,特提出以下建议和改进措施供厂家参考:

1 )为防止装置加电后瞬间误启动现象的发生,建议厂家对控制软件进行修改,在装置软件的最终出口信号回路上增加一个延时功能块,延时时间的多少要以躲过干扰信号为前提,这需要现场调试确定,或者在硬件最终信号出口回路上增加一个延时继电器,也可以有效解决干扰问题。

2 )为便于维护,希望软启动器能够在负载正常运行中便于退出和投入,也就是说正常运行过程中,若关断相应的软启动器控制装置电源,系统运行方式保持原状态不变,此时可以对故障的软启动器装置进行检修,检修完后直接将软启动器控制装置电源合上,而运行方式 ( 即自动跟随装置软件 ) 的要求一致,该功能对现场日常维护非常适用。

3 )建议将软启动器装置模块化,便于维修。

4 结束语

在水电站以及很多工业方面的空压机、泵、风机等辅机控制领域,采用传统控制结构存在诸多缺陷,对于大负载,其问题就显得更为突出,软启动器不但克服了传统控制结构的不足,而且使控制功能更加完善。随着技术的不断进步和对软启动器的不断改进,将使软启动器更成熟,因此,软启动器广泛应用大中型电动机是必然趋势。
