一、机械部分

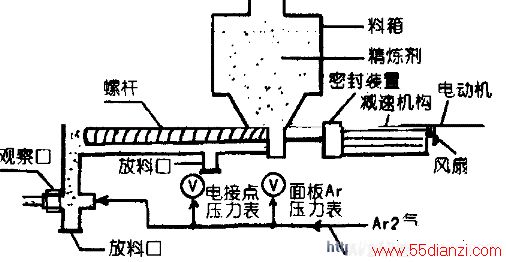

电机经系列控制后带动减速机构、密封装置、转动螺杆，料箱内物料被均匀推进。在出口与氩气混合通过喷粉管共同进入铝液。设备工作简图见上图。
二、电路部分

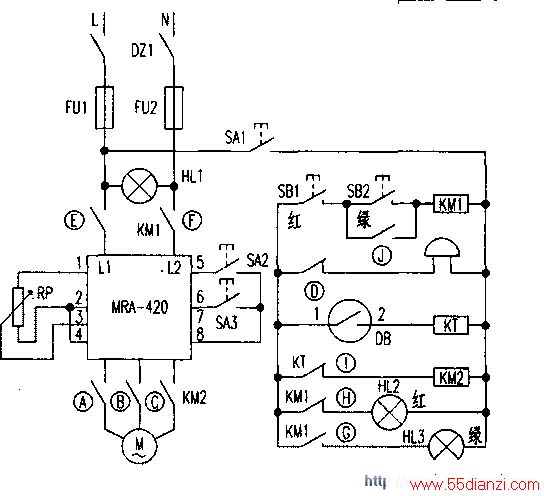

1.运行系统根据实物绘制的电路图如下图。使用前应检查精炼荆应为无结块，管路畅通，加足精炼剂。
闭合箱内总电源开关DZI。指示灯HLl亮。确保运行开关SA2处于关闭状态。电机正反转开关处于“正转”位置，调整出料电位器RP至工作要求，打开氩气阀门，调节氩气压力为工作要求（0.05MPa）；闭合电源开关SAl。交流接触器KM2通电，常开触点A、B、C闭合（为叙述方便，交流接触器触点用英文字母表示），常闭触点D断开；按下变频器开关SB2，交流接触器KMl通电，常开触头G闭合，指示灯HL3（绿）亮，常开触头J闭合，形成自锁，常闭触头H断开，指示灯HL2（红）灭，常开触头E、F闭合，变频器（MRA-420）得电，再打开运行开关SA2，电动机通入经变频器处理后的三相电源，整机开始工作。
按工作要求精炼时间到达后。将运行开关SA2拨至“关”位置，约1分钟后，关闭氩气，再按动变频器断电开关SBl。交流接触器KMI常闭触头H闭合，指示灯HL2（红）亮（指示变频器断电），交流接触器KMl常开触头E、F断开，变频器失电，最后关闭电源开关SAl与总电源开关DZl。
2.报警系统
报警电路在生产中发生堵管故障时。可及时告知操作人员。
当堵管时，管路气压触头升高，电接点压力表DB内触头1与2闭合，继电器KT得电，常闭触头I断开，交流接触器KM2失电。常开触头A、B、C断开，电机失电而停止工作，同时KM2常闭触头D闭合，电铃DL通电，铃响通知工作人员。
在一次正常使用中，突然无粉喷出，赶忙关闭电源，打开机盖，检查发现电机温度很高，试拨动电机感到很费力，机械部分螺杆已被塑料条紧紧缠住，拆去塑料条，试机电动机不转，怀疑电动机绕组可能烧毁，与正常机绕组阻值比较，确认烧毁，将其更换后试机正常。
由于使用环境差。变频器通电开关SB2及断电开关SBl易损，主要表现为接触不良，需多按几次，用同规格更换即可。
