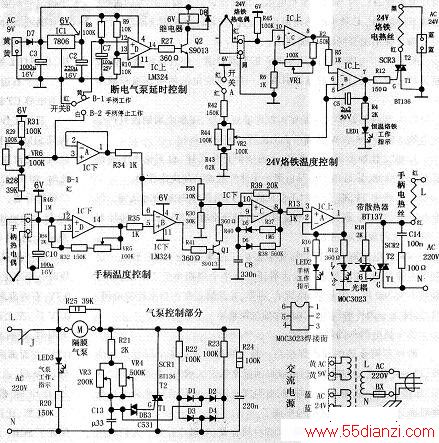

电原理见下图。该焊台除具备手柄热风枪还有一个24V恒温电烙铁。面板上有两个单刀双掷开关A和B，开关A只用了一半，用于管理24V恒温电烙铁的工作与否。开关B控制热风枪和气泵。活动臂由B-1位置转向处于B-2位置时，热风枪立即停止工作，气泵则延时工作一段时间。
电路中使用了两块四运算放大器LM324，根据它们在印刷线路板的位置，笔者将位于上部那块编号为IC上，下部的编号为lC下。
电路根据功能分为五大部分：
第一部分交流电源，220V市电供气泵和手柄内电热丝：还有一个没有开关的变压器，只要插上电源插头，变压器就有两个低压输出，一个交流24V（实测26V）供恒温烙铁内电热丝；另一个交流9V，经整流、滤波、稳压后供各种控制电路使用。
第二部分气泵控制部分，市电经继电器J的常闭触点J接到本部，工作原理和B.D.k 850热风焊台这部分基本一样，VR1调整信号放大器放大倍数，VR2为温度设定电位器。工作原理参见B.D.k 850热风焊台的气泵控制和调光台灯，这里不再重复。
第三部分24V烙铁温度控制部分，和B.D.k 850手柄电热丝温控电路基本相同，不同的是供电为低压交流24V，IC上C为24V电烙铁热电偶信号放大器，lC上B为电压比较器，电压比较器输出⑦脚控制SCR3的导通与否，恒温控制过程参见B.D.k 850手柄电热丝温控过程，不再赘述。
第四部分断电气泵延时控制部分，交流9V经D7半波整流，C3滤波得到平滑不稳的直流电，一路送继电器吸合线圈上端，一路送三端正稳压集成电路IC1，型号LM7806，IC1输出端③脚经C2滤波输出稳定的6V，供应相关控制电路。
电压比较器IC上D的反相端13脚为R9与R10对6V分压得到的3V，再看同相端12脚电位，若单刀双掷开关B活动臂处于B-1位置时，12脚电位为0，此时电压比较器lC上D输出低电平Ov，NPN三极管Q2因发射结零电压偏置而截止，继电器J吸合线圈失电，其常闭触点J导通，图左下角的气泵电路被接通市电，气泵开始工作。
当开关B转向B-2位置时，电压比较器lC上D的反相端13脚恒定为3V，观察同相端12脚电位，这处开关B接地被解除，电容C7开始被充电。但是，电容有个特点，两端电压不能跳变。因此，C7两端电压从O缓慢上升，⑥脚电位仍然小于3V，电压比较器IC上D继续输出低电平，三极管Q2保持截止，继电器J吸合线圈仍然失电，其常闭触点J仍然导通，气泵工作继续为手柄供气，电容C7随充电时间增加，两端电压不断上升，当12脚电位高于3V时，电压比较器lC上D反转，输出高电平，三极管Q2因发射结正向电压偏置大于0.6V而导通，继电器J因吸合线圈得电而吸合，其常闭触点J断开，气泵电路失去市电而停止工作，完成了延时冷却手柄的任务。
第五部分手柄温度控制电路，这部分就是图中间斜着的那最长的一条。组成见下图 DADI 852焊台手柄温度控制部分方框图。
看上去复杂，基本功能和工作流程与前面介绍的温控电路结构类似：也是热电偶的信号经放大送电压比较器一个输入端，温度设定电位器电压送电压比较器另一个输入端，这两个电压经比较器比较后输出，去控制双向可控硅的门极G，操作SCR的导通与否。当然，具体电路是有区别的。
其中一个区别：廉价焊台控制手柄电热丝双向可控硅门极G的触发脉冲来自直流低压控制电路，与市电相连的SCR和它直接相连，存在安全和干扰风险．，本焊台采用了一个光电双向可控硅耦合器MOC3023，将低压控制电路和市电部分进行了隔离。输入端是一只发光二极管，①脚正、②脚负。光接收端（光耦输出端）是光敏双向可控硅，当光耦输入①端脚到②脚有数毫安电流流过时，发光二极管发强光，光耦接收端④、⑥脚间导通。④、⑥脚导通时，SCR2被触发导通，即使④、⑥脚间变为截止，也维持导通，直到市电交流过零恢复截止。R12是限流电阻，保护SCR2的G不被击穿。
接着研究上图，lC下D及其周边元件组成热电信号放大，送电压比较器lC下B同相端⑤脚，温度设定电位器VR6电压经电压跟随器- IC下A后送电压比较器IC下B反相端⑥脚。
电压跟随器实质是一个放大倍数为1的放大器。优点一是输入阻抗非常高，这对信号源设定电位器索取少、影响小；优点二是，输出阻抗极低，输出带负载能力强；优点三是输入、输出之间相互影响小。
lC下C及其周边元件组成了一个频率可变的非标准施密特振荡器：
正反馈通路有正反馈电阻R39，它和R30对IC下C的⑧脚输出进行分压，然后送同相端⑩脚。这脚是比较电压参考端，振荡器振荡时，⑩脚在高、低两个电压问切换。理论计算，高压值恒定，约为3V6左右，低压值受温度设定电位器VR6控制，大约在0.8V到1.6V之间。
反相端⑨脚与地之间接有电容C8，lC下C输出⑧脚和⑨脚间通路有R37、D5和D6、R38两条。输出⑧脚高电平时，⑧脚经R37、D5为C8充电；输出⑧脚低电平时，相当于⑧脚接地，C8经D6、R38对⑧脚地放电。
振荡过程，设输出端⑧脚高电平即6V时，一方面经R39和R30分压约为3V6送同相端⑩脚，一方面经R37、D5为C8充电，C8两端电压由0V逐步升高，当反相端⑨脚高于3V6时，IC下C反转，⑧脚输出低电平0V，相当于接地。此时，参考端⑩脚电压由高压值3V6变为低压值，而不是0V。这低压值来自温度设定电位器和跟随器一，经R33与R30ⅡR39并联后分压决定，假设此低压值为1V1。C8的3V6经D6、R38放电，C8两端电压逐步降低，当反相端⑨脚低于低压值1V1时，lC下C再次反转，⑧脚又输出高电平6V--…如此反复形成振荡，IC下C的⑧脚输出幅度6V的脉冲。
但是，如果将参考端⑩脚电压拉低到0.5V，振荡器将停止振荡。停振时，lC下C的⑧脚输出低电平ov。
振荡器频率除受充、放电时间常数控制外，还受比较器IC下C的⑩脚参考电压控制。此电压低压值升高频率升高，反之，低压值降低频率降低。参见图4下部的波形图，图上部矩形波为lC下C的⑧脚输出波形，下部为反相端⑨脚C8的电压波形，虚线为低压值。左部为低压值变低频率降低的情况，右部为低压值升高频率变高的情况。
前面强调过，SCR导通角的大小都是由半周期内，第一个脉冲前沿到来的早晚决定，这里参考的低压值降低，振荡频率降低意味着第一脉冲到来的晚，导通角变小；反之参考的低压值升高，振荡频率升高意味着第一脉冲来的早，导通角大。
恒温控制过程如下，这部分电路开始加电，温度设定电位器VR6电压经跟随器- IC下A输出，一路送电压比较器IC下B的反相端⑥脚，一路经R33、R30分压送振荡器lC下C的参考端⑩脚。
再看热电偶信号通路：此时手柄热电偶因温度还低，热电压经IC下D放大送电压比较器IC下B的同相端⑤脚，电压因低于反相端⑥脚，该比较器输出低电平0V，停振开关NPN三极管Ql因发射结零电压偏置而截止，对上面电路没有任何影响。振荡器IC下C正常振荡，其输出是矩形脉冲，经另一个跟随器二IC上A输出6V脉冲，驱动光电耦合器MOC3023输入端的发光二极管发光，光电耦合器输出端④、⑥脚导通，SCR2导通，电热丝得市电升温，热电偶信号电压随之升高。
当温升到电压比较器IC下B的同相端⑤脚处电压高于反相端⑤脚时，比较器⑦脚输出高电平6V，停振开关NPN三极管Q1因发射结正向电压偏置并大于0.6V而导通，将参考端⑩脚电压拉低到0.5V以下，振荡器停止振荡，IC下C⑧脚输出低电平0V。跟随器二IC上A的①脚输出0V，MOC3023输入端的发光二极管停止发光，MOC3023输出端④、⑥脚截止，SCR2不能导通，电热丝失电降温，热电偶信号电压降低。当温度低到IC下B的⑤脚低于⑥脚→IC下B再次反转一⑦脚输出低电平0V→停振开关Q1截止-振荡器正常振荡一跟随器二IC上A的①脚输出脉冲一MOC3023的①、②脚有电流通过→MOC3023的④、⑥脚导通- SCR2导通一电热丝得市电升温一热电偶信号电压升高。电热丝虽然一会儿有电、一会儿没电，但凭热惰性保持了“恒温”。
恒温二字带引号表明是有波动的，这款DADI 852高级焊台比前面B.D.k 850焊台的波动小得多。这是因为B.D.k 850焊台控制电热丝的双向可控硅，导通控制在一、四象限，导通角不是近180度，就是0度。换句话，热增量和减量的基本单位都是市电的半个周期。
DADI 852高级焊台控制电热丝的双向可控硅，导通控制在一、三象限，因导通角是连续可调的，故热增量和减量的基本单位都可以小于市电的半个周期。
